منابع تغذیه سوئیچینگ همواره یکی از مهم ترین ارکان سامانه های امنیتی، ارتباطات و اتوماسیون صنعتی محسوب می شوند. منابع تغذیه تک خروجی گرین به واسطه طراحی مدرن، قطعات فوق العاده باکیفیت در کنار اغلب پروتکشن های ایمنی و 25 ماه گارانتی گرین آماده میزبانی از انواع پروژه های صنعتی می باشند. قطعات فوق العاده باکیفیت، راندمان مصرف انرژی بالا، ریپل خروجی پایین، رگولاسیون فوق العاده دقیق و عملکرد تضمین شده حتی در سخت ترین شرایط محیطی از بارزترین خصوصیات منابع تغذیه صنعتی گرین محسوب می شوند.

  • قابلیت کارکرد عملیاتی در سامانه های امنیتی، ارتباطات و اتوماسیون صنعتی
  • توان خروجی واقعی 150W (24V/6.5A)
  • مجهز به سلکتور رنج ولتاژ ورودی ((115V/230Vac
  • بهره‌مندی از خازن‌ های درجه 1 ساخت کمپانی SamXon از نوع 105C در تمامی بخش ها
  • پشتیبانی از اغلب پروتکشن های ایمنی در خروجی ((SIP,OVP,UVP,OCP,SCP
  • قابلیت ارائه حداکثر توان خروجی حتی در دمای محیط حداکثر 50C
  • رگولاسیون ولتاژ خروجی حداکثر ±0.5%
  • ریپل و نویز خروجی کمتر از 30mv
  • راندمان مصرف انرژی حداکثر 89% ((230Vac
  • خنک سازی بدون نیاز به فن (تنها با جریان عادی هوای)
  • مجهز به ترمینال های فوق العاده باکیفت دارای محافظ
  • ابعاد بسیار کوچک و کم حجم (1U Low Profile)
  • مجهز به نشانگر وضعیت LED
  • 25 ماه گارانتی گرین
مشخصات کلی
مدل GP150-S24
نوع منبع تغذیه کف خواب (Enclosed)
سری محصول تک خروجی (24V+)
مشخصات خروجی 24V/6.5A (150W)

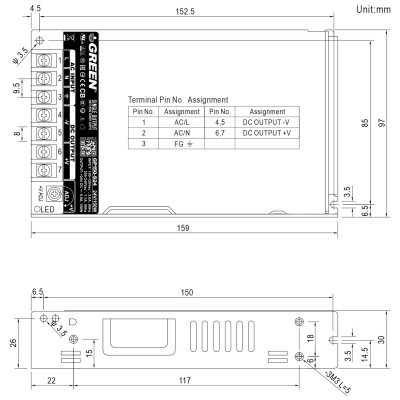

ابعاد (ارتفاع x عرض x طول) 159mm x 97mm x 30mm
وزن 365 گرم
رنگ بدنه نقره ای
جنس بدنه آلومینیوم / استیل ضد زنگ
نشانگرها LED سبز رنگ (وضعیت دستگاه)
نوع ترمینال های ورودی و خروجی Barrier-Style (دارای محافظ)
پتانسیومتر تنظیم ولتاژ خروجی دارد
نوع خنک کننده بدون فن
مشخصات ورودی
محدوده ولتاژ ورودی 100-120Vac / 200-240Vac
دامنه فرکانس کاری 47Hz-63Hz
حداکثر جریان ورودی 3A (115V) / 1.7A (230V)
ضریب توان Non-PFC (PFC > 0.6)
جریان هجومی اولیه (Inrush Current) 50A @240V - Cold Start (25°C) ≥
حداکثر راندمان مصرف انرژی 89%
حداکثر تلفات در حالت بی باری 1.2W ≥
جریان نشتی 0.5mA @ 240Vac ≥
مشخصات خروجی
ولتاژ نامی خروجی 24V+
جریان نامی خروجی 6.5A
توان حقیقی خروجی 150W
حداکثر ریپل و نویز خروجی 30mVp-p
محدوده قابل تنظیم ولتاژ خروجی 21.0V ~ 29.5V
رگولاسیون ولتاژ خروجی ±0.5%
رگولاسیون لاین ±0.5%
Setup, Rise Time 1500ms , 45ms/230VAC @ Full Load
پروتکشن های محافظتی SIP , OVP , UVP , OCP , SCP (Auto Recovery)
میزان تحمل وقفه انرژی در ورودی (Hold-Up Time) 35ms @230VAC ≤
شرایط محیطی
دامنه دمای کاری 10°C～+50°C-
محدوده رطوبت کاری 90% - 20%
حداکثر ارتفاع عملیاتی 5000 متر
محدوده دما و رطوبت نگهداری 20°C～+85°C～95%RH-
سایر مشخصات
استانداردهای EMC EN55022(CISPR22) Class B , EN61000-3
استانداردهای ایمنی EN62368-1,GB4943.1-2011,GB/T9254-2008
ولتاژ ایستادگی (Withstand Voltage) I/P-O/P: 1.5KVac - I/P-FG: 1.5KVac
میانگین عمر مفید (MTBF) 320.000hrs @ 25°C
مدت زمان گارانتی 25 ماه

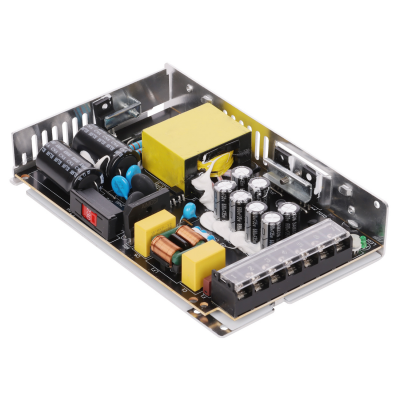

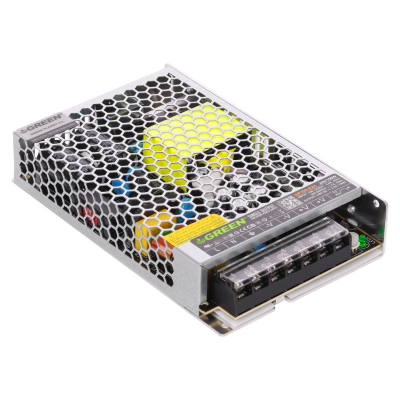

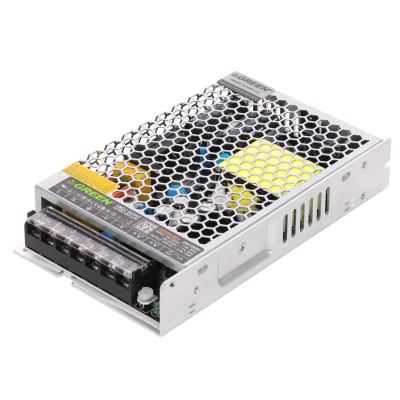

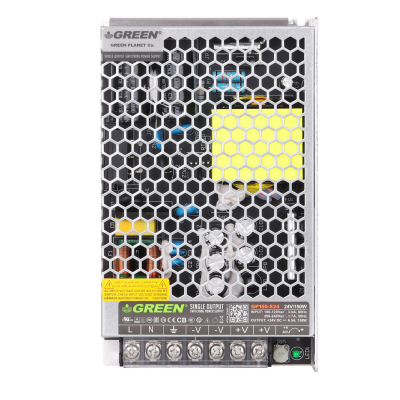

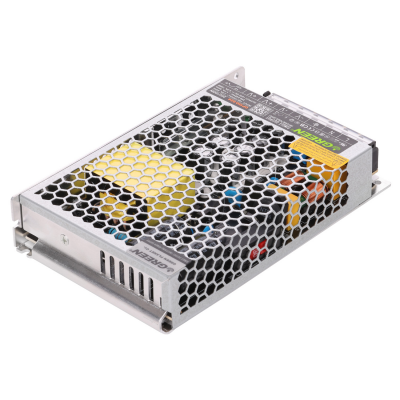

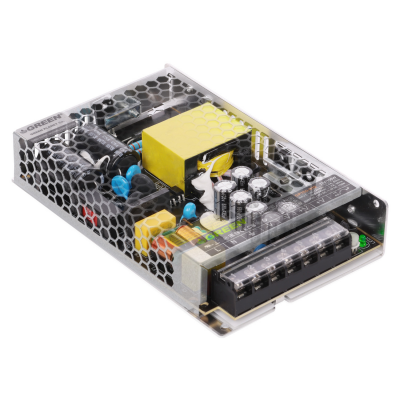

گالری تصاویر GP150-S24
