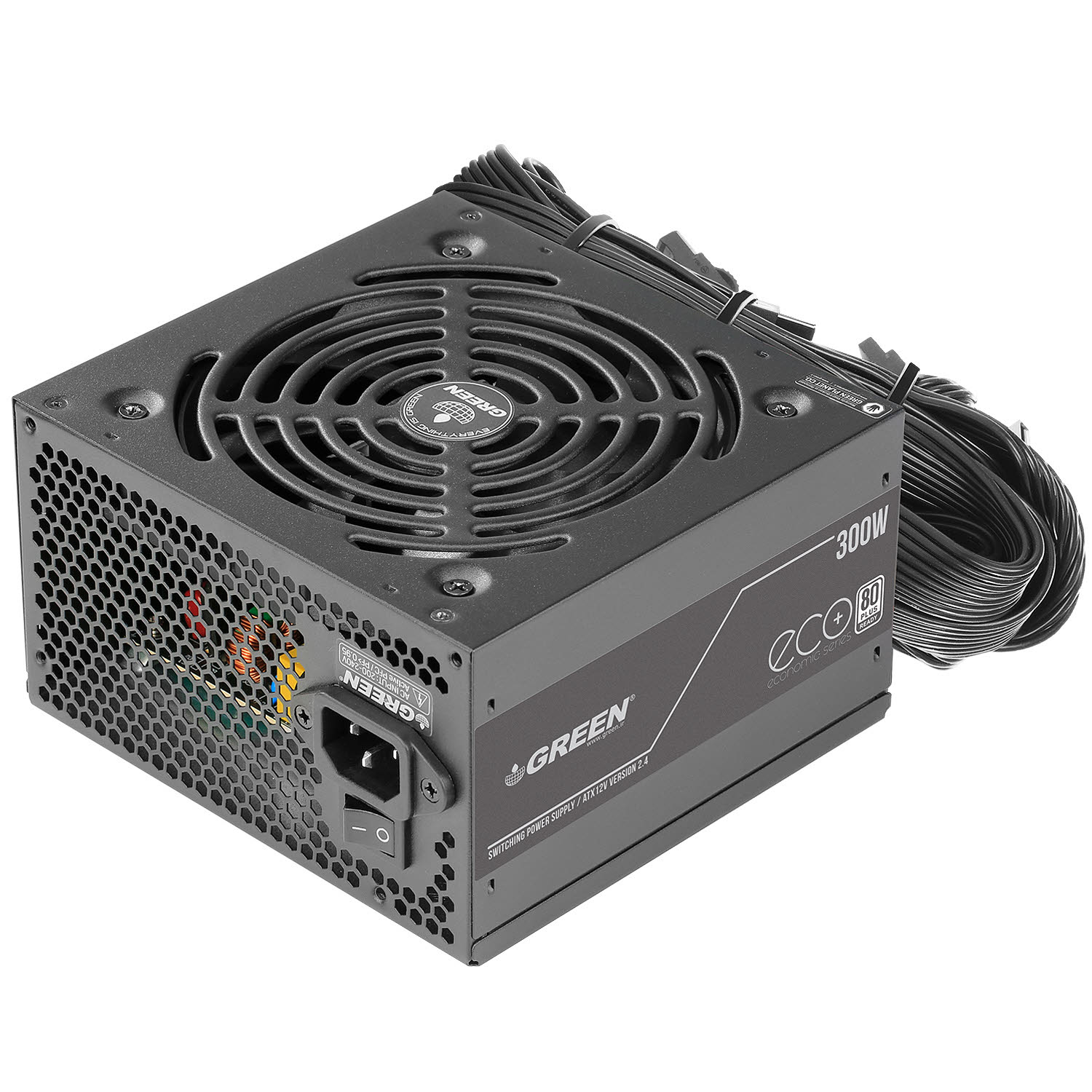

GP300A-ECO Plus

استاندارد، باکیفیت و مقرون به صرفه

در نسل دوم پاورهای سری ECO سعی شده تا با مجتمع سازی های هر چه بیشتر در بخش طراحی بخش های ورودی و خروجی، استفاده از برد مدار چاپی (PCB) دو لایه جهت ایزولاسیون بهتر مدارات کنترل و انتقال قدرت و به لطف قطعات فوق العاده باکیفیت به کار رفته در این سری شاهد بهبود کاملاً محسوس رگولاسیون ولتاژ، ریپل خروجی بسیار پایین تر، پایداری مثال زدنی و از همه مهتر دوام و عمر به مراتب بالاتر نسبت به نسل قبلی این سری از پاورهای مقرون به صرفه گرین باشیم. سری ECO Plus / اکو پلاس در دو رنج توان 300/350W انتخابی ایده آل و هوشمندانه برای سیستم های مدرن و کم مصرف اداری و خانگی محسوب می شوند.

راندمان مطابق با استاندارد 80PLUS WHITE

مجتمع سازی و بهینه سازی های متعدد در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای ECO Plus سبب شده تا راندمان این سری به حداکثر حدود %85 برسد. این میزان راندمان باعث کاهش مصرف انرژی و هزینه های برق مصرفی، عملکرد بسیار خنک، نویز صوتی بسیار پایین و افزایش محسوس طول عمر این سری از پاورها شده است.

دقت و ثبات مطلوب ولتاژ شاخه های خروجی

طراحی فوق العاده بهینه و بانک خازنی با ظرفیت مناسب در بخش فیلترهای خروجی سبب شده تا افت ولتاژ تمامی شاخه های خروجی در این سری از پاورهای گرین به کمتر از %2 (در وضعیت توزیع متوازن بار در شاخه های خروجی) تقلیل یابد. این در حالی است که طبق آخرین و سخت گیرانه ترین استانداردهای موجود، رگولاسیون ولتاژ شاخه های خروجی تا حداکثر %5± مجاز اعلام شده است.

ریپل و نویز بسیار پایین ولتاژ شاخه های خروجی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل و نویز ولتاژ تمامی شاخه های‌ خروجی پاورهای سری ECO Plus به ‌واسطه بهینه سازی های متعدد در بخش اولیه و ثانویه، بانک خازنی با ظرفیت بسیار بالا و فیلترهای چند لایه LC به صورت متوسط کمتر از 35mv خواهد بود. همین امر خلوص بسیار بالای ولتاژ شاخه های خروجی و پایداری آن ها را حتی در سخت‌ترین شرایط تضمین می‌کند.

عملکرد پایدار در دمای محیط 40C

طراحی بهینه سازی شده و برخورداری از متریال و قطعات باکیفیت در کنار سیستم کولینگ کارآمد و هوشمند باعث شده تا منابع تغذیه سری ECO PLus گرین حتی در دمای محیط 40C درجه سانتی گراد نیز امکان ارائه توان نامی خود را به صورت کاملاً پایدار و تضمین شده داشته باشند.

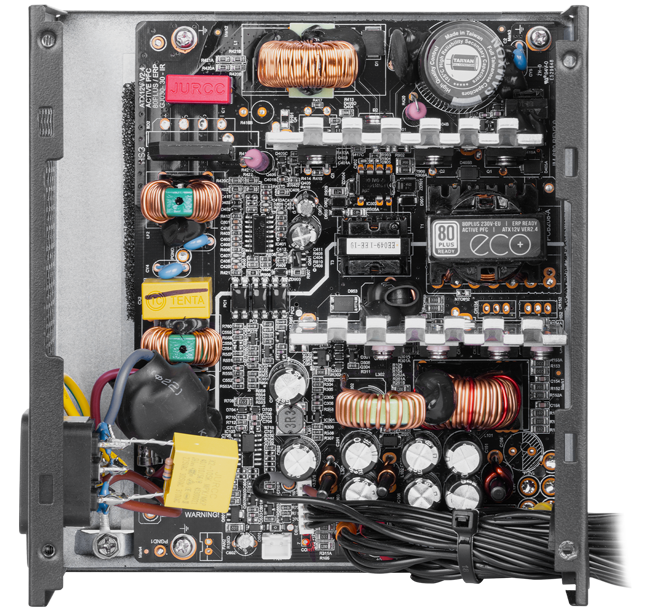

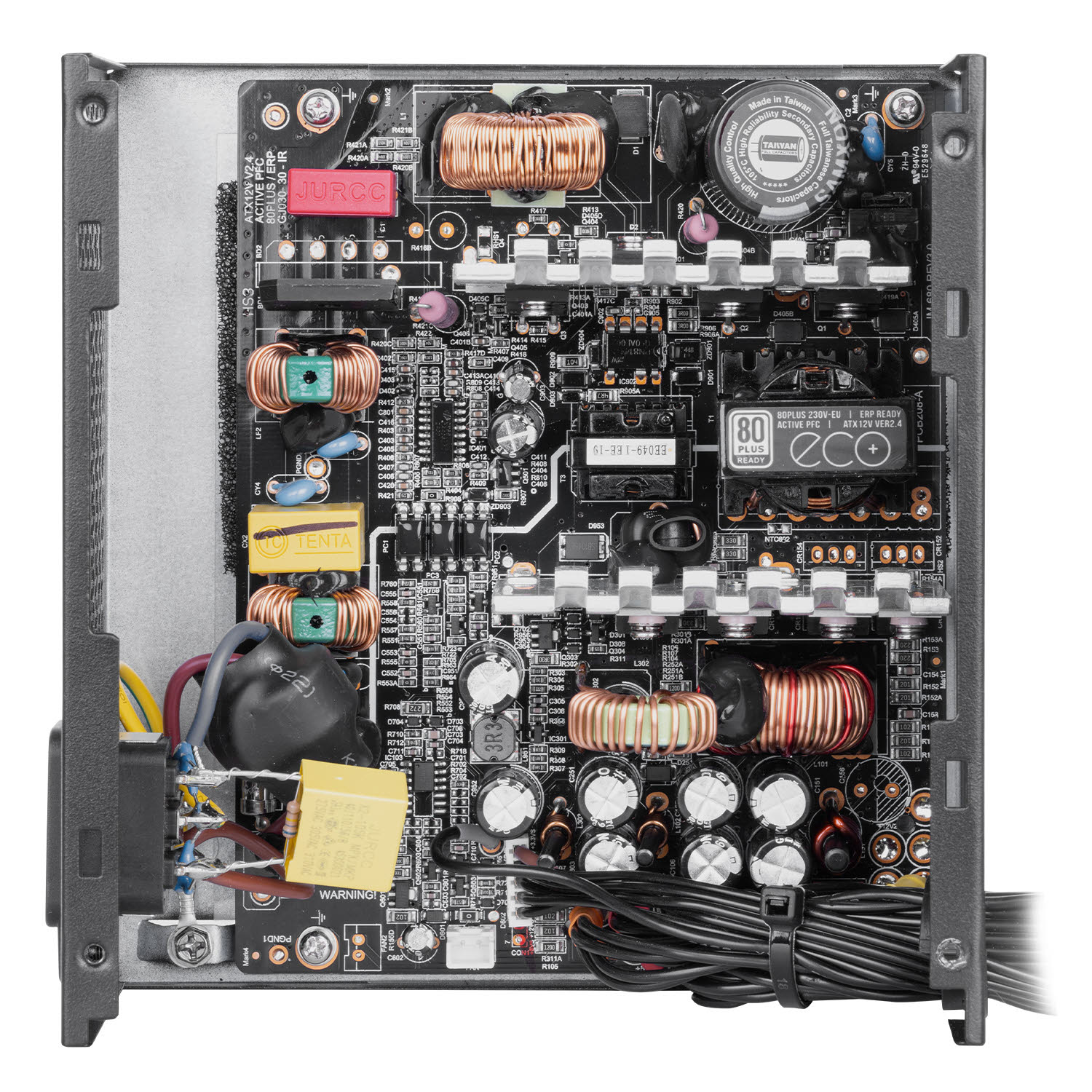

برد مدار چاپی (PCB) دولایه

تا پیش از این، فقط در پاورهای رده بالا و گران قیمت، شاهد برد مدار چاپی (PCB) دو لایه بودیم ولی در پاورهای ECO Plus گرین سنت شکنی شده و به لطف این امر شاهد ایزولاسیون بسیار کارآمد در بخش مدارات کنترل و قدرت هستیم. کاهش بسیار محسوس ریپل و رگولاسیون تنگ تر ولتاژهای خروجی، بارزترین ثمره این طراحی مدرن محسوب می شود.

فیلتر دو لایه EMI در بخش ورودی

به لطف فیلترینگ دو لایه و کامل در بخش ورودی پاورهای این سری، حامل های EMI/RFI ایجاد شده توسط ماسفت ها و سوئیچ های بخش ورودی تحت هیچ شرایطی به شبکه انتقال و توزیع برق شهر نفوذ نخواهند کرد. همچنین به واسطه دو قطعه NTC Thermistor و MOV (Metal Oxide Varistor) تعبیه شده در این بخش، پاورهای سری ECO Plus در برابر جریان های هجومی اولیه (Inrush Current) و Spike های شدید ولتاژ برق شهر بیمه شده اند.

اصلاح ضریب توان Active PFC

با وجود عناصر متعدد غیرخطی موجود در منابع تغذیه سوئیچینگ لزوم تعبیه سامانه‌های اصلاح ضریب توان (PFC) علاوه بر کاهش تلفات مصرف انرژی، هزینه‌های برق مصرفی کاربر را نیز کاهش می‌دهد. به لطف مدار APFC به کار رفته در بخش ورودی پاورهای سری ECO Plus، میزان ضریب توان (Power Factor) در بار بیش از %20 حدوداً 0.9 و حتی بیشتر خواهد بود.

پشتیبانی از استاندارد ErP Lot 3/6 2013

منابع تغذیه سوئیچینگ به مادامی که به برق شهر متصل هستند به دلیل وجود مدار 5V Standby+ حتی در وضعیتی که خاموش هستند، همواره مقدار اندکی برق مصرف می کنند. در پاورهای مجهز به مدار Standby با مصرف کنترل شده و مدرن، این میزان به مراتب کمتر است. پاورهای سری ECO Plus در این وضعیت مصرفی کمتر از 0.25W دارند که در پاورهای در این رنج قیمت قابلیتی کم نظیر محسوب می شود.

خازن های باکیفیت تایوانی از نوع 105C در بخش ثانویه

در بخش ثانویه منابع تغذیه سری ECO Plus از خازن‌های الکترولیتی ساخت کمپانی‌ معروف تایوانی (SAMXON) با قابلیت کارکرد در دمای 105C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه از نوع 85C، جریان نشتی و مقاومت معادل سری (ESR) به مراتب کمتری دارند، بیش از 4 برابر بیشتر عمر می کنند، و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.

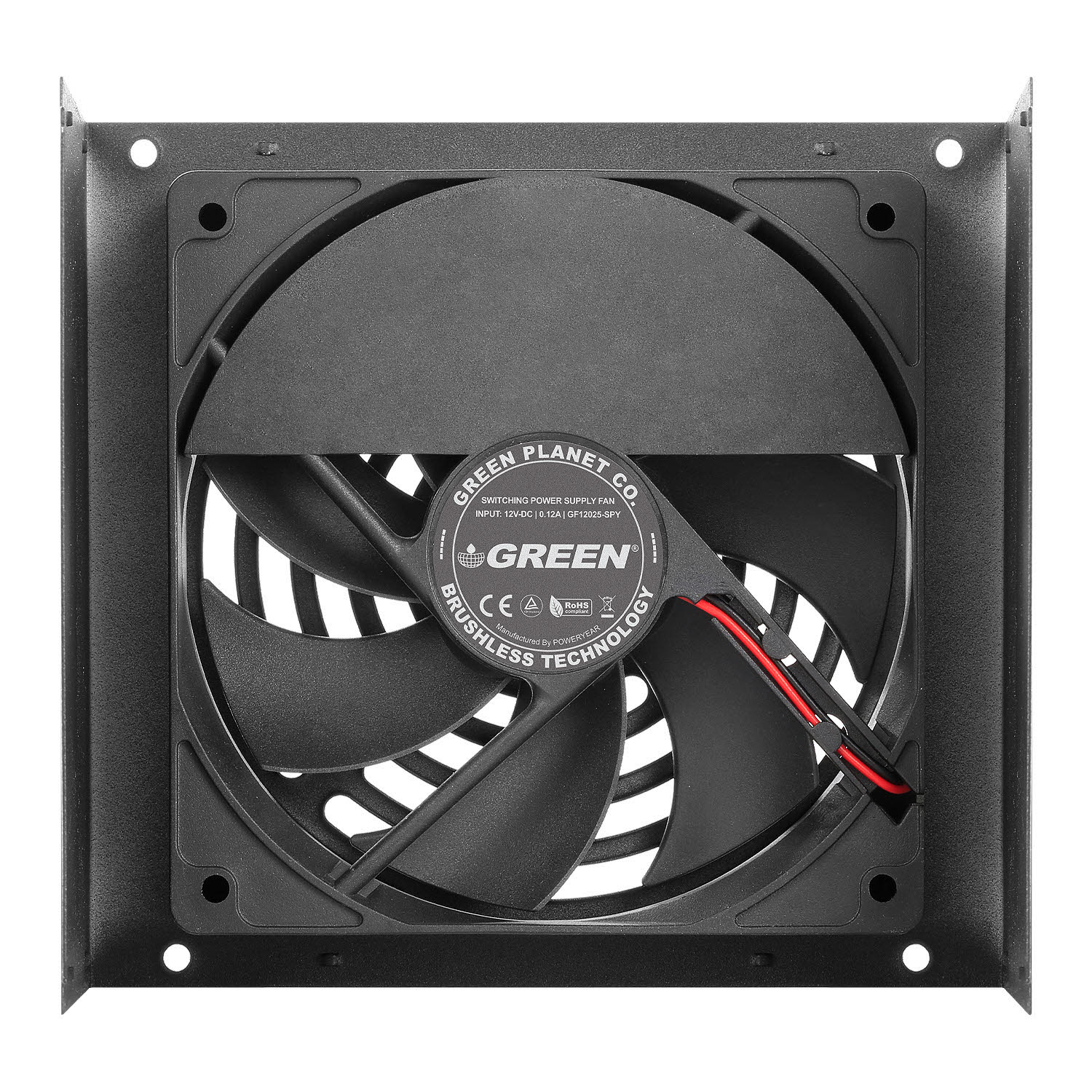

فوق العاده کم صدا به لطف کنترلر فن هوشمند

به لطف کنترلر فن فوق‌العاده هوشمند در نظر گرفته شده برای پاورهای سری ECO Plus، نویز صوتی این مدل‌ها تا حدود %70 توان نامی پاور بسیار پایین بوده و در این محدوده عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.

کابل‌های خروجی مشکی و تماماً فلت

برای این سری تمامی کابل‌های خروجی از نوع فلت با رنگ سرتاسر مشکی در نظر گرفته شده است. کابل‌های فلت نسبت به انواع متداول انعطاف پذیرترند و حجم کمتری از فضا را اشغال می کنند. همین امر کابل کشی قطعات را آسان‌تر کرده، جریان هوای تهویه سیستم را روان تر کرده و سبب زیبایی بیشتر اسمبل سیستم خواهد شد.

سازگاری تضمین شده با پلتفرم های مدرن دسکتاپ

به لطف تراشه Supervisor مدرن و بهینه سازی های متعدد انجام شده در بخش مدیریت مصرف انرژی در حالت آماده به کار و بار بسیار کم، در کنار ارتقاء زمان‌بندی سیگنال های کنترلی، این سری علاوه بر سازگاری با تمام الزامات موجود در استاندارد ATX12V v2.4، به سبب تنظیم زمان‌بندی سیگنال Power Good در محدوده 150-100 میلی ثانیه، از قابلیت Modern Standby (ALPM) که جزو الزامات استاندارد ATX12V v2.53 می باشد نیز پشتیبانی می کنند.

پشتیبانی از اغلب پروتکشن های ایمنی در ورودی و خروجی

پاورهای سری ECO Plus گرین به کوچکترین فعل و انفعال خارج از محدوده تعیین شده در ورودی و خروجی در سریع ترین زمان ممکن واکنش نشان داده و از خود و قطعات باارزش سیستم شما در برابر ولتاژ خارج از محدوده استاندارد ورودی، جریان هجومی، اضافه بار کلی، ولتاژهای خارج از محدوده استاندارد خروجی، اتصال کوتاه تمامی ریل های خروجی و حرارت بیش از حد قطعات پاور محافظت می کنند. علاوه بر این مدار رگولاتور ولتاژ شاخه 5V SB+ در این سری به صورت مجزا دارای پروتکشن های OVP/OCP/OTP/OPP/SCP می باشد تا حتی در حالت آماده به کار (Standby)  نیز از قطعات ارزشمند سیستم شما به صورت کامل محافظت شود.

37 ماه گارانتی و 10 سال خدمات پس از فروش

شرکت پردیس صنعت سیاره سبز (GREEN) به‌پاس تقدیر و ارج نهادن به مشتریان بی‌نظیر، محترم و فهیم محصولات این شرکت و به‌واسطه  کیفیت ساخت مثال زدنی پاورهای سری ECO Plus گارانتی این سری از پاورهای میان رده خود را 37 ماه تعیین کرده است. همچنین گارانتی گرین آماده است که تا 10 سال خدمات پس از فروش این سری از پاورها را به مشتریان محترم این شرکت ارائه دهد.

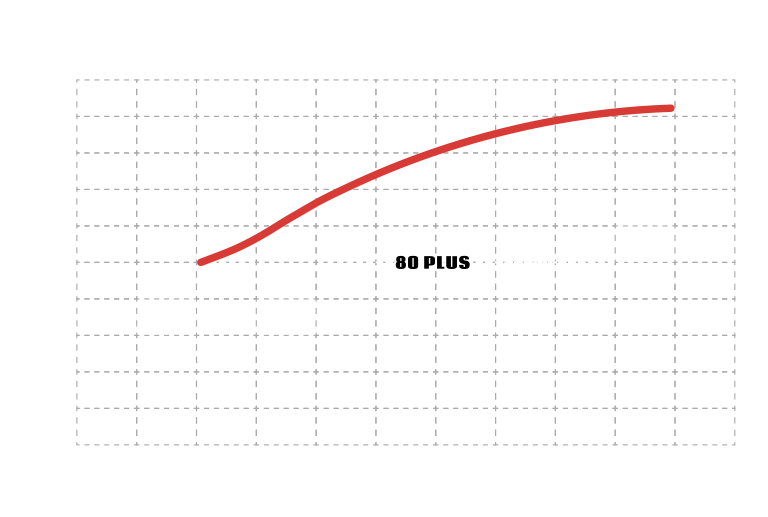

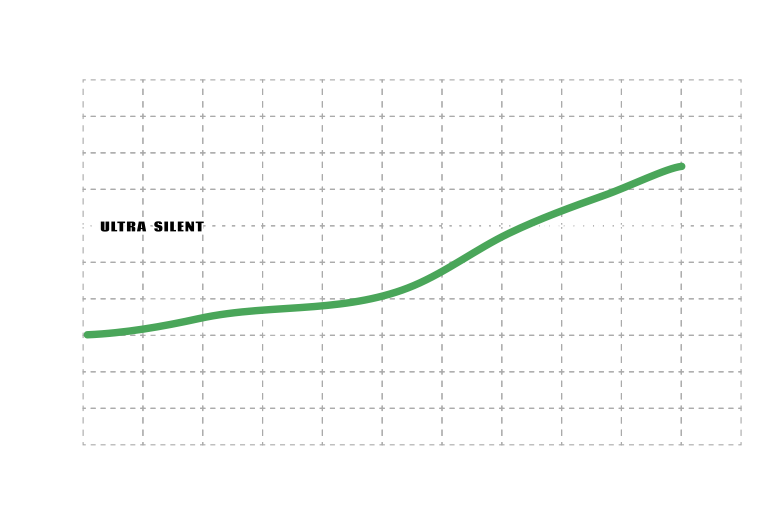

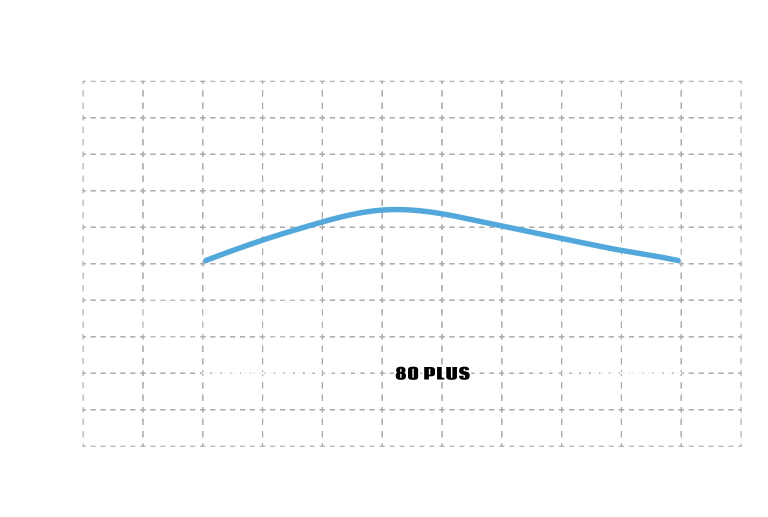

نمودار راندمان مصرف انرژی، ضریب توان و عملکرد فن

جدول تقسیم جریان و توان شاخه های خروجی

پیکربندی کابل های خروجی
