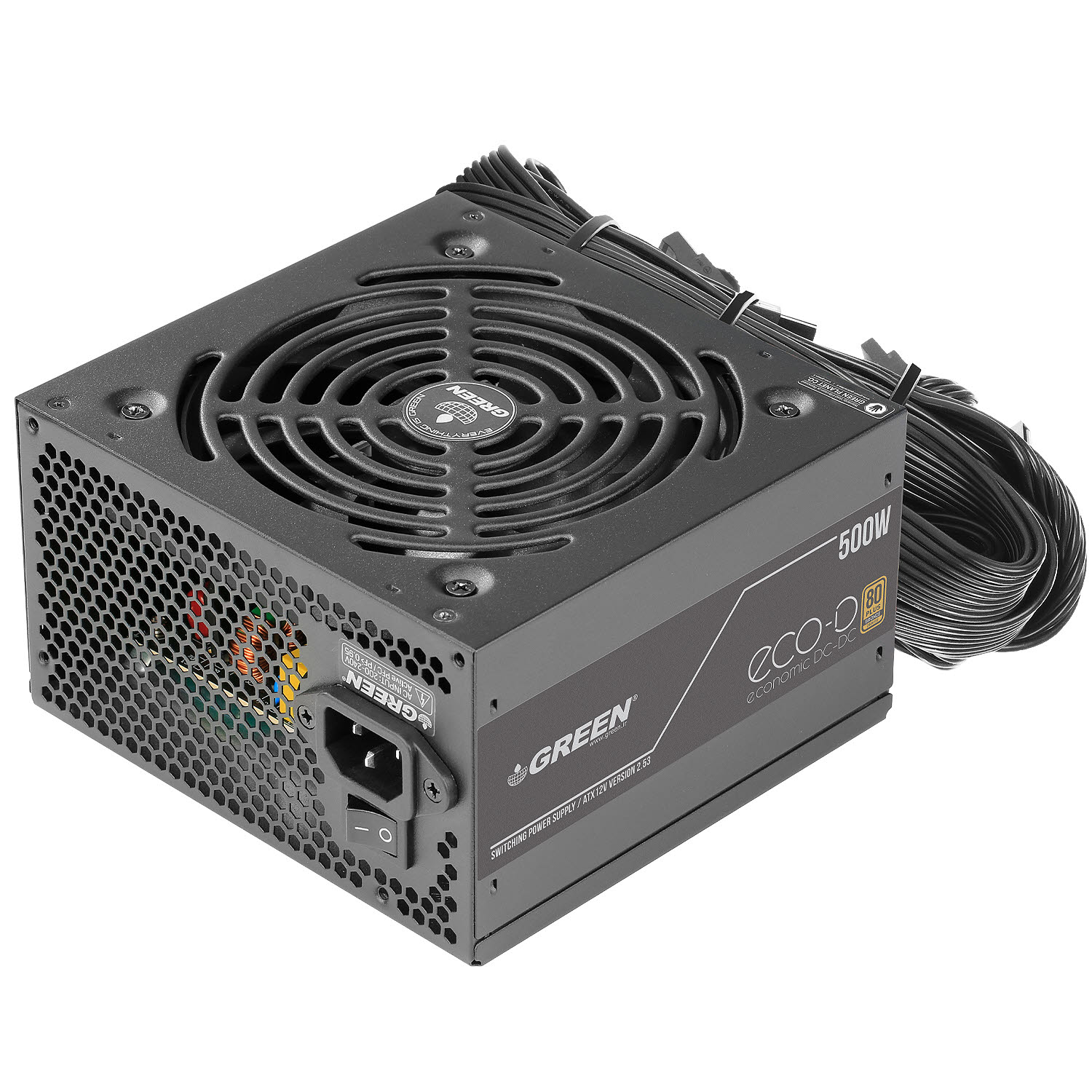

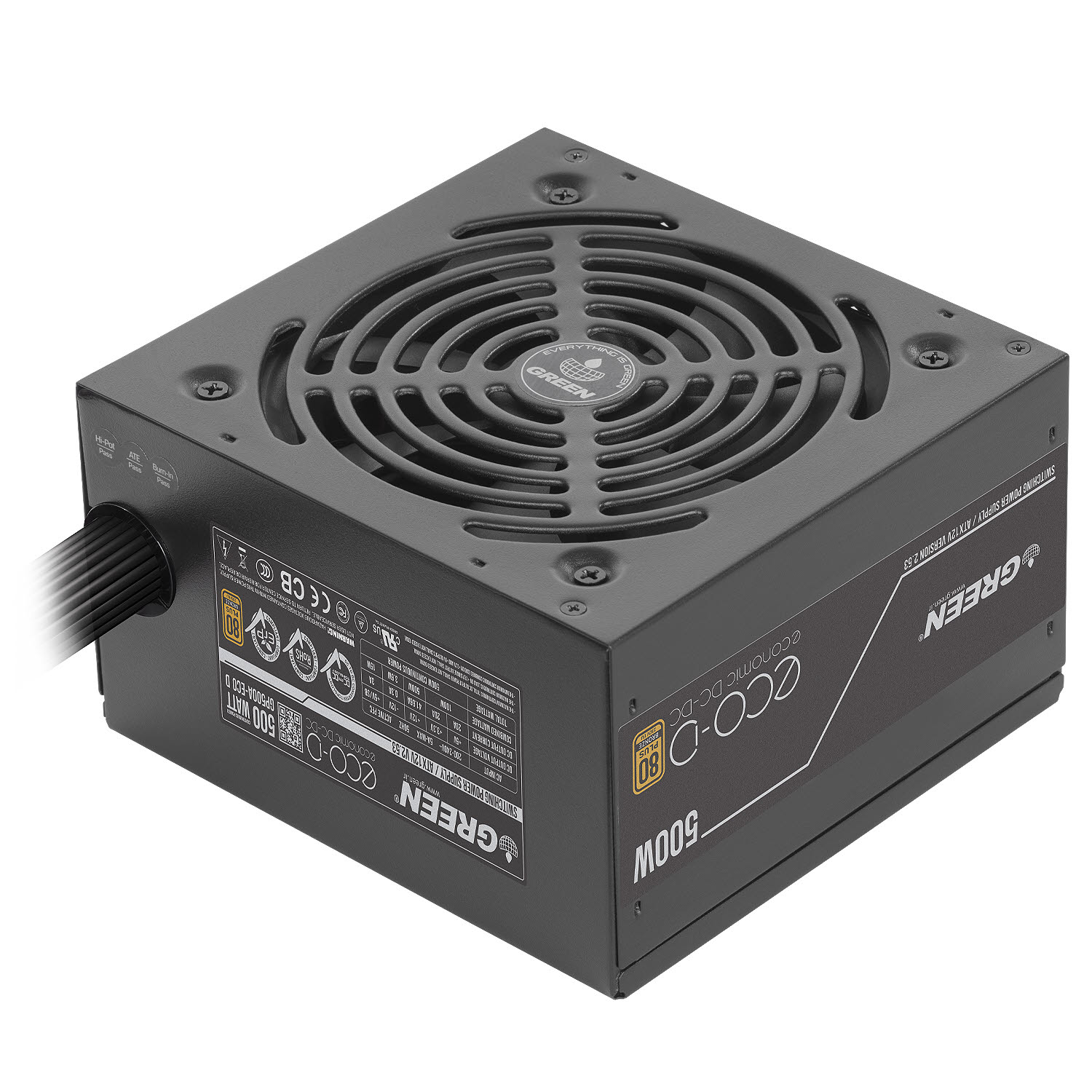

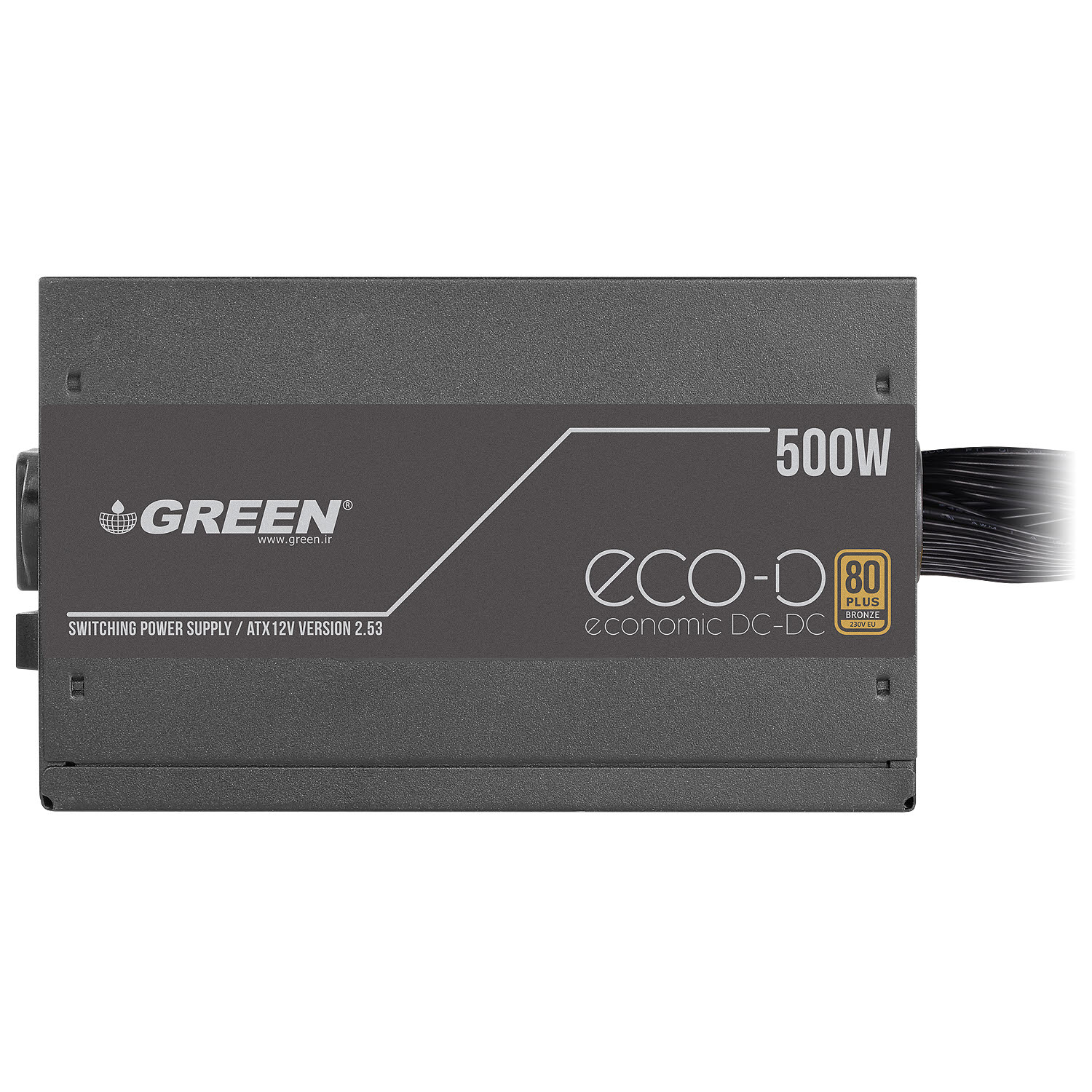

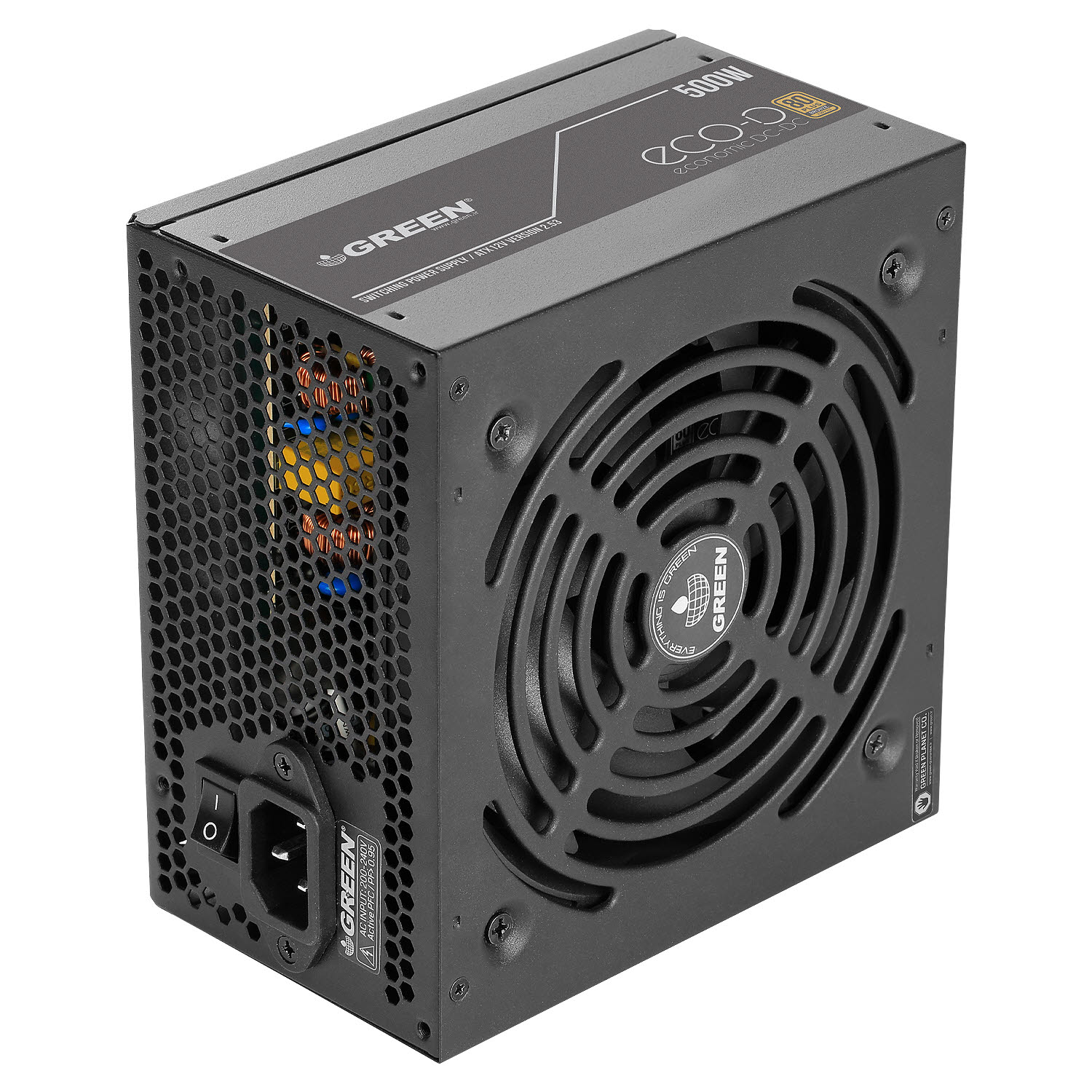

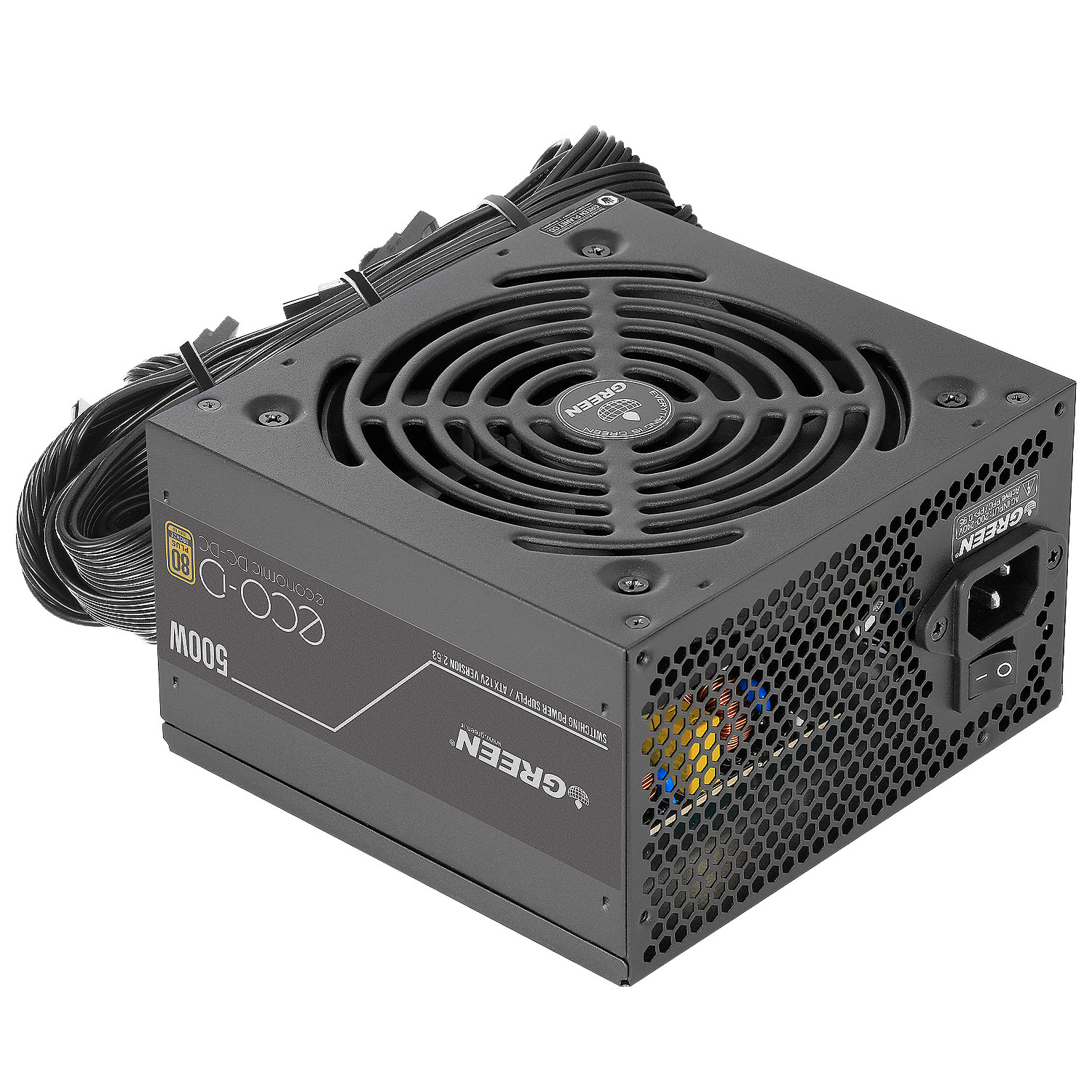

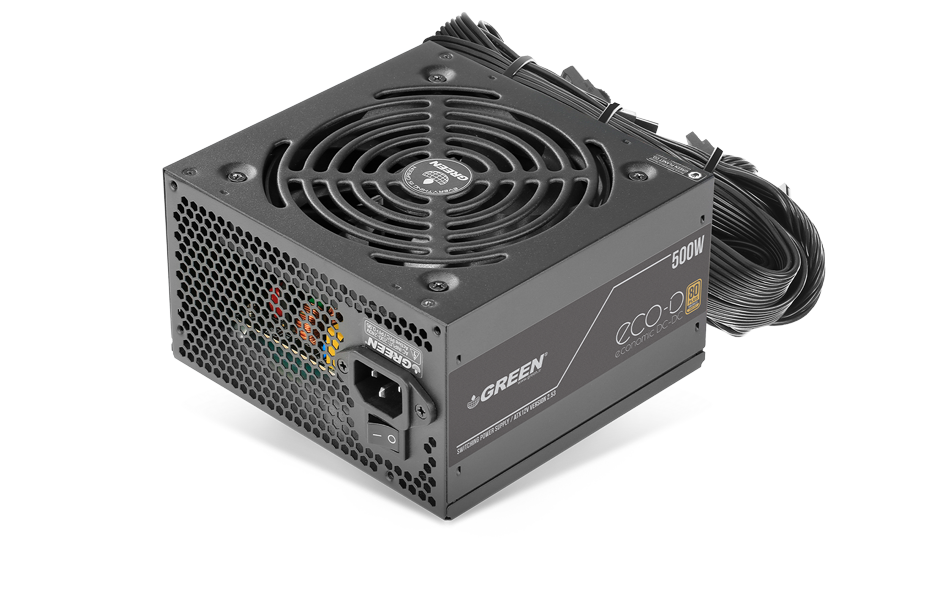

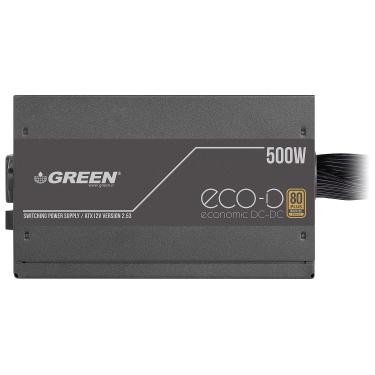

GP500A-ECO D

به کم قانع نباشید! سطح توقعات خود را بالا ببرید!

منابع تغذیه سری ECO D گرین به معنای واقعی کلمه، نوعی سنت شکنی و انقلاب در صنعت طراحی و تولید منابع تغذیه ATX با قیمت مقرون به صرفه (Entry Level) ایجاد کرده اند. توپولوژی DC-DC در بخش ثانویه به جهت افزایش دقت و کاهش میزان رگولاسیون ولتاژهای خروجی(کمتر از 1%)، افزایش راندمان و پایداری در کنار امکان ارائه تمامی توان نامی خروجی تنها در شاخه 12V+، برد مدار چاپی (PCB) دولایه جهت ایزولاسیون بهتر مدارات کنترل و انتقال قدرت در کنار کاهش محسوس ریپل و نویز ولتاژ شاخه های خروجی، راندمان تا حداکثر %89 فراتر از الزامات 80PLUS BRONZE و پشتیبانی از تمامی الزامات استاندارد Intel ATX12V V2.53 همگی جزو امکانات و قابلیت هایی هستند که تاکنون فقط در پاورهای رده بالا و گران قیمت مشاهده می شدند! این سری از پاورهای گرین در رنج توان 400/450/500/550/600W انتخابی فوق العاده ارزشمند و مقرون به صرفه برای سیستم های مدرن اداری/ خانگی / گیمینگ میان رده محسوب می شوند.

راندمان مطابق با استاندارد 80PLUS Bronze

برخورداری از بهینه ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای ECO D سبب شده تا راندمان این سری به حداکثر حدود %89 برسد. این میزان راندمان باعث کاهش مصرف انرژی و هزینه های برق مصرفی، عملکرد بسیار خنک، نویز صوتی بسیار پایین و افزایش محسوس طول عمر این سری از پاورها شده است.

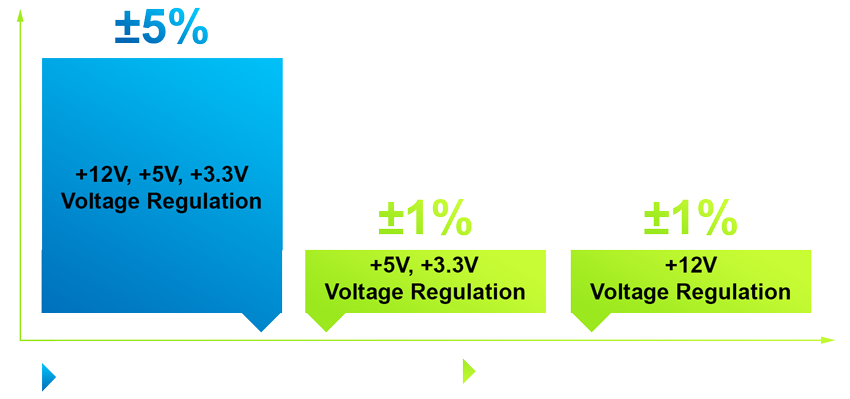

دقت و ثبات مثال زدنی ولتاژ شاخه های خروجی

طراحی فوق العاده مدرن، برخورداری از مبدل های DC-DC در بخش خروجی و بانک خازنی با ظرفیت بسیار بالا در بخش فیلترهای خروجی سبب شده تا افت ولتاژ تمامی شاخه های خروجی در این سری از پاورهای گرین به کمتر از %1 تقلیل یابد. این در حالی است که طبق آخرین و سخت گیرانه ترین استانداردهای موجود، رگولاسیون ولتاژ شاخه های خروجی تا حداکثر %5± مجاز اعلام شده است.

ریپل و نویز بسیار پایین ولتاژ شاخه های خروجی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل و نویز ولتاژ تمامی شاخه های‌ خروجی پاورهای سری ECO D به ‌واسطه بهینه سازی های متعدد در بخش اولیه و ثانویه، بانک خازنی با ظرفیت بسیار بالا و فیلترهای چند لایه LC به صورت متوسط کمتر از 30mv خواهد بود. همین امر خلوص بسیار بالای ولتاژ شاخه های خروجی و پایداری آن ها را حتی در سخت‌ترین شرایط تضمین می‌کند.

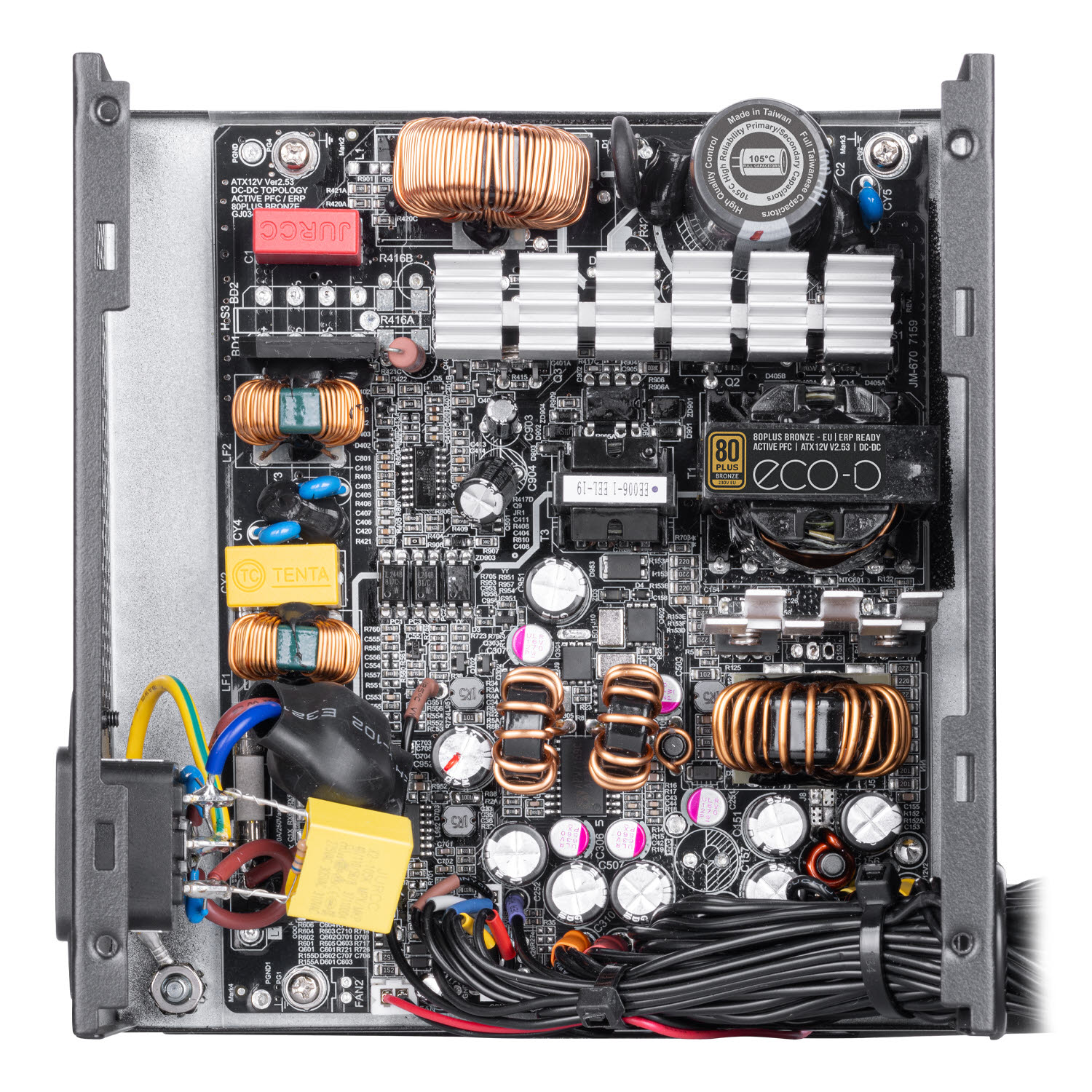

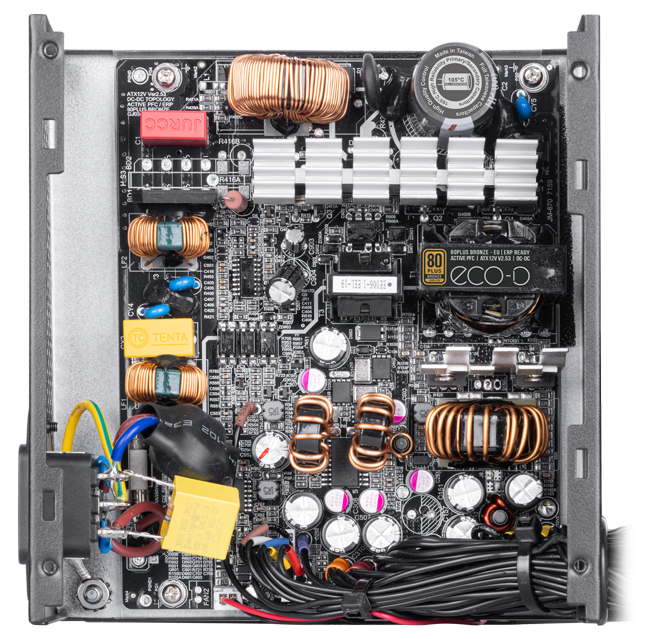

برد مدار چاپی (PCB) دولایه

تا پیش از این، فقط در پاورهای رده بالا و گران قیمت، شاهد برد مدار چاپی (PCB) دو لایه بودیم ولی در پاورهای ECO D گرین سنت شکنی شده و به لطف این امر شاهد ایزولاسیون بسیار کارآمد در بخش مدارات کنترل و قدرت هستیم. کاهش بسیار محسوس ریپل و رگولاسیون تنگ تر ولتاژهای خروجی، بارزترین ثمره این طراحی مدرن محسوب می شود.

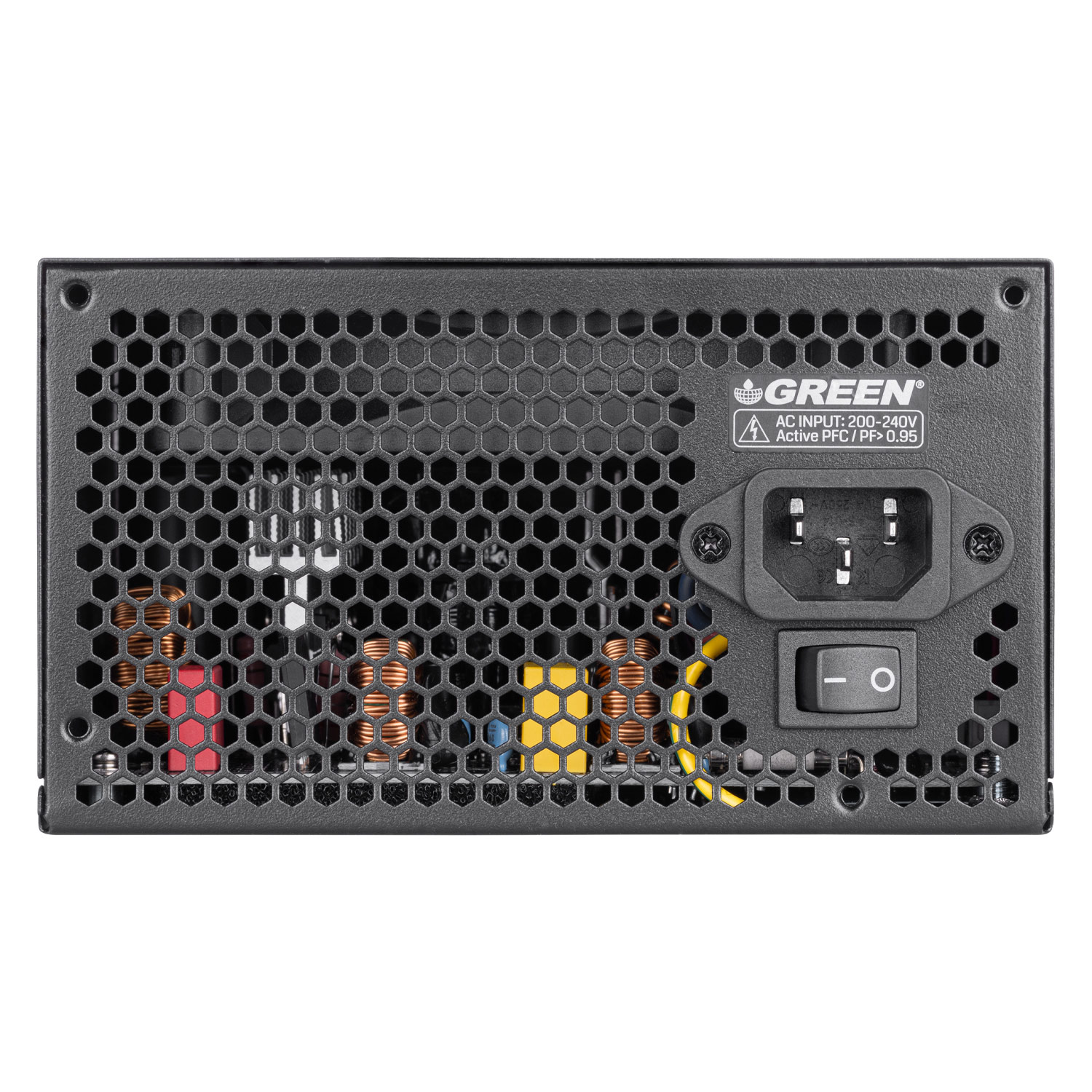

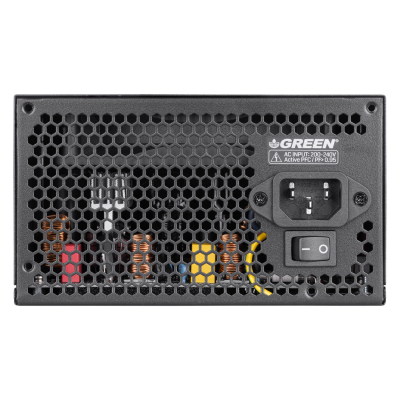

فیلتر دو لایه EMI در بخش ورودی

به لطف فیلترینگ دو لایه و کامل در بخش ورودی پاورهای این سری، حامل های EMI/RFI ایجاد شده توسط ماسفت ها و سوئیچ های بخش ورودی تحت هیچ شرایطی به شبکه انتقال و توزیع برق شهر نفوذ نخواهند کرد. همچنین به واسطه دو قطعه NTC Thermistor و MOV (Metal Oxide Varistor) تعبیه شده در این بخش، پاورهای سری ECO D در برابر جریان های هجومی اولیه (Inrush Current) و Spike های شدید ولتاژ برق شهر بیمه شده اند.

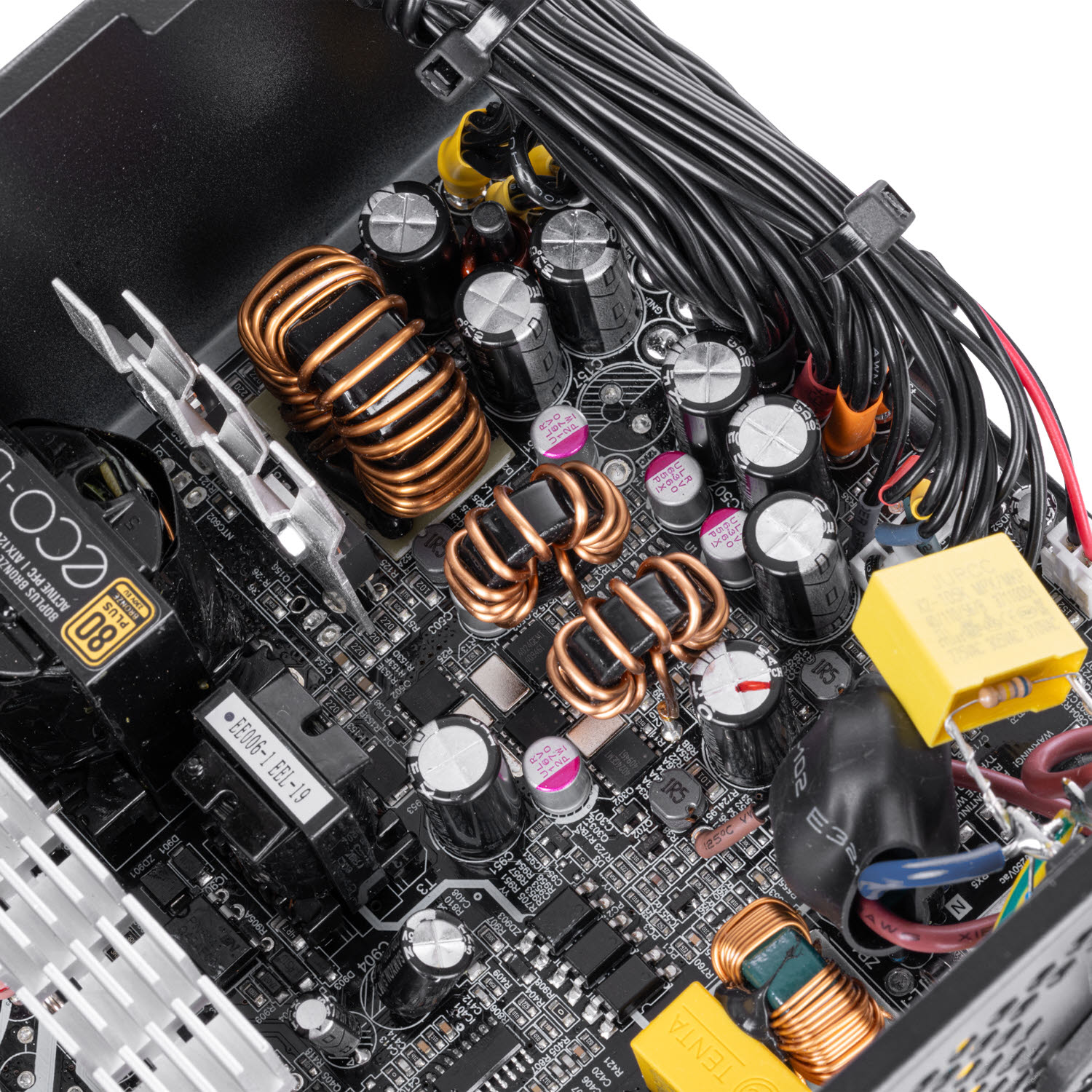

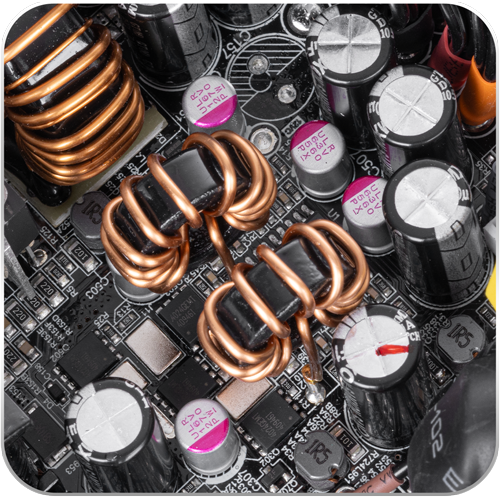

مبدل های DC-DC در بخش ثانویه

در این توپولوژی ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و اضافه شدن پروتکشن NLO به قابلیت‌های این سری از منابع تغذیه شده است.

عملکرد فوق العاده دقیق پروتکشن ها

تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری ECO D از تراشه Supervisor فوق العاده مدرن‌ و دقیق‌ استفاده شده و سفارشی سازی‌های انجام شد ه در پیکربندی آن، در عمل محدوده به‌مراتب تنگ‌ و دقیق‌ برای کنترل پروتکشن های OCP,UVP,OVP,OPP و OTP فراهم کرده است.

خازن های الکترولیت و جامد تایوانی از نوع 105C

در تمامی بخش های منابع تغذیه سری ECO D از خازن‌های الکترولیتی و جامد ساخت کمپانی‌ معروف تایوانی (SAMXON) با قابلیت کارکرد در دمای 105C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه از نوع 85C، جریان نشتی و مقاومت معادل سری (ESR) به مراتب کمتری دارند، بیش از 4 برابر بیشتر عمر می کنند، و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.

مبدل های DC-DC در بخش ثانویه

در این توپولوژی ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و اضافه شدن پروتکشن NLO به قابلیت‌های این سری از منابع تغذیه شده است. علاوه بر این در توپولوژی نام برده امکان ارائه تمامی توان نامی خروجی پاور فقط در شاخه 12V+ نیز فراهم شده است.

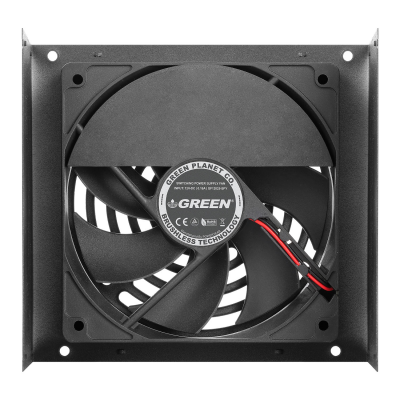

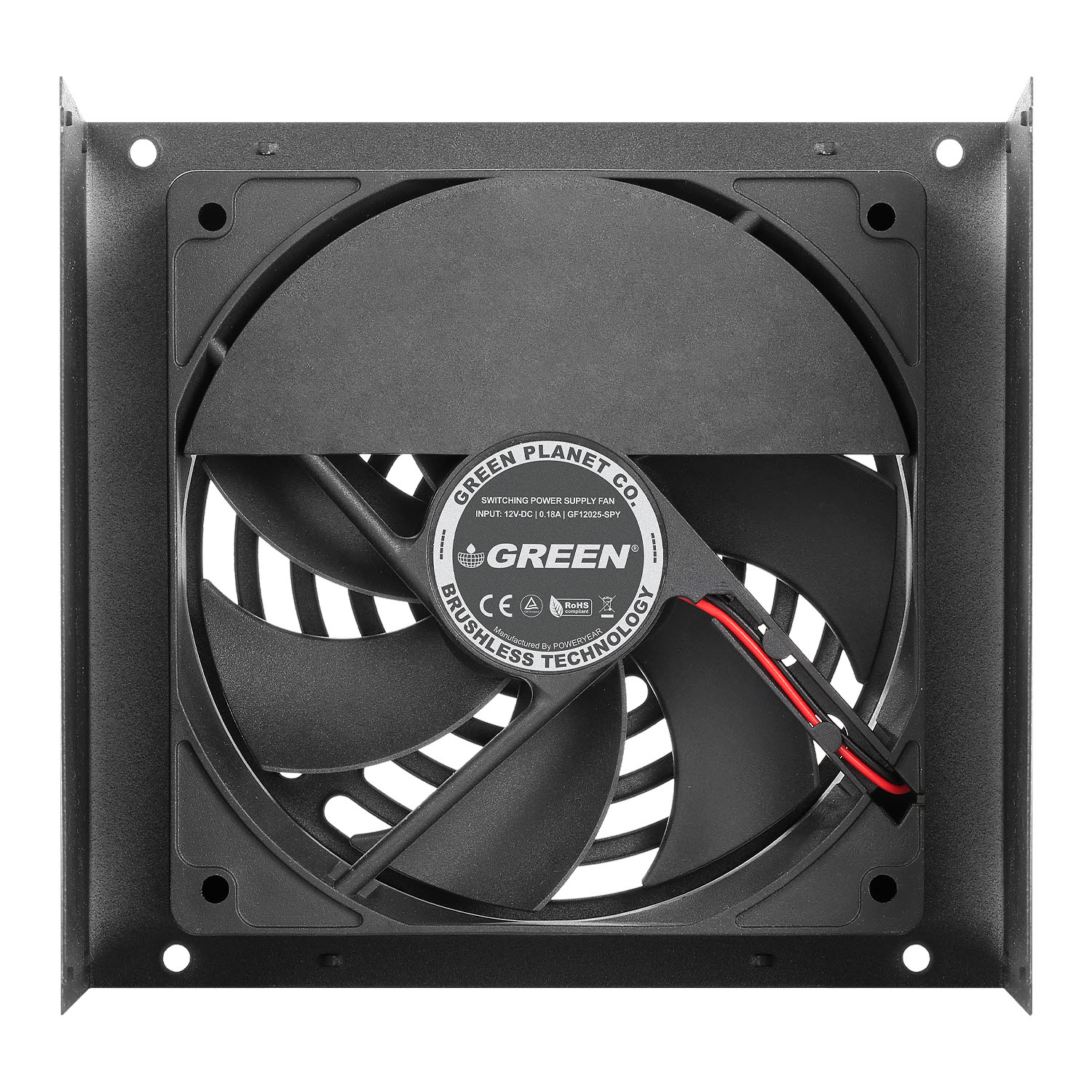

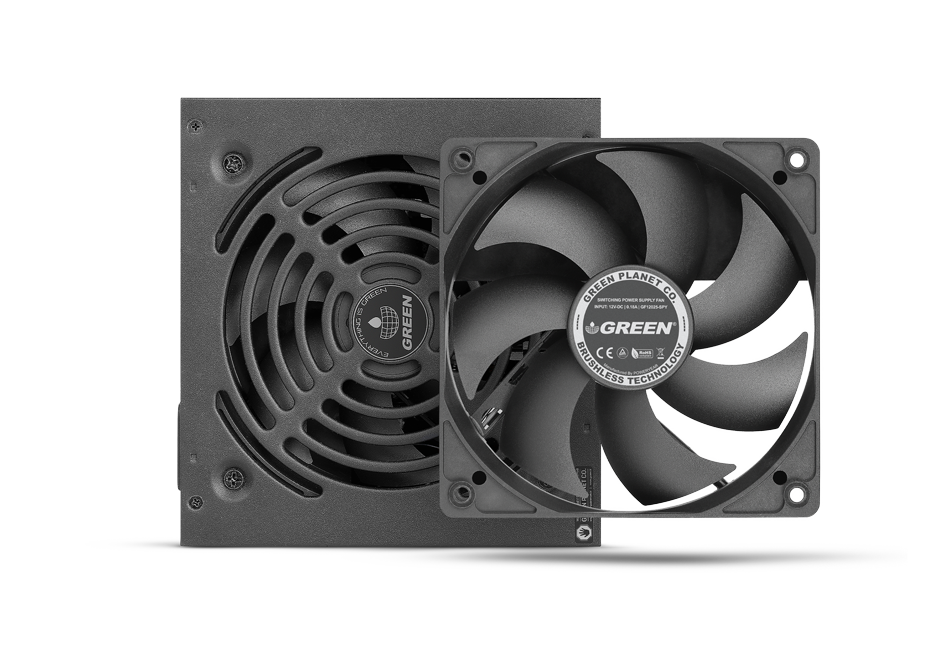

فوق العاده کم صدا به لطف کنترلر فن هوشمند

به لطف کنترلر فن فوق‌العاده هوشمند در نظر گرفته شده برای پاورهای سری ECO D، نویز صوتی این مدل‌ها تا حدود %70 توان نامی پاور بسیار پایین بوده و در این محدوده عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.

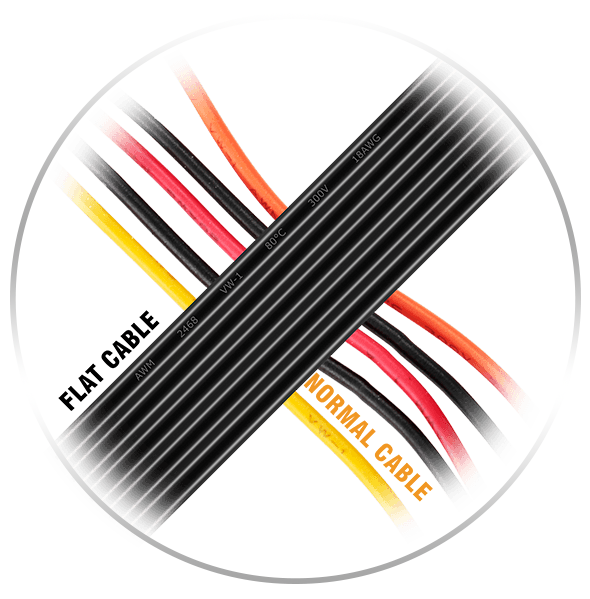

کابل‌های خروجی مشکی و تماماً فلت

برای این سری تمامی کابل‌های خروجی از نوع فلت با رنگ سرتاسر مشکی در نظر گرفته شده است. کابل‌های فلت نسبت به انواع متداول انعطاف پذیرترند و حجم کمتری از فضا را اشغال می کنند. همین امر کابل کشی قطعات را آسان‌تر کرده، جریان هوای تهویه سیستم را روان تر کرده و سبب زیبایی بیشتر اسمبل سیستم خواهد شد.

سازگاری تضمین شده با پلتفرم های مدرن دسکتاپ

منابع تغذیه سری ECO D به صورت بنیادی بر اساس استاندارد Intel ATX12V V2.53 طراحی شده اند. پشتیبانی از قابلیت Modern Standby (ALPM) به سبب ارتقاء زمان‌بندی سیگنال Power Good در محدوده 150-100 میلی ثانیه به علاوه بهینه سازی های متعدد در بخش مدیریت مصرف انرژی در شرایط آماده به کار (Standby) و کم باری از جمله مهم ترین خصوصیات این سری پاورهای مدرن گرین به شمار می روند.

پروتکشن های ایمنی کامل در ورودی و خروجی

پاورهای سری GED V3.1 گرین همانند مدل های گران قیمت و پرچم دار به کوچکترین فعل و انفعال خارج از محدوده تعیین شده در ورودی و خروجی در سریع ترین زمان ممکن واکنش نشان داده و از خود و قطعات باارزش سیستم شما در برابر ولتاژ خارج از محدوده استاندارد ورودی، جریان هجومی، اضافه بار کلی، اضافه بار بر روی تک تک ریل های خروجی، ولتاژ های خارج از محدوده استاندارد خروجی، اتصال کوتاه تمامی ریل های خروجی و حرارت بیش از حد قطعات پاور محافظت می کنند. علاوه بر این مدار رگولاتور ولتاژ شاخه 5V SB+ در این سری به صورت مجزا دارای پروتکشن های OVP/OCP/OTP/OPP/SCP می باشد تا حتی در حالت آماده به کار (Standby)  نیز از قطعات ارزشمند سیستم شما به صورت کامل محافظت شود.

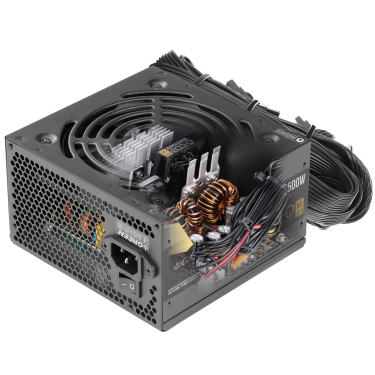

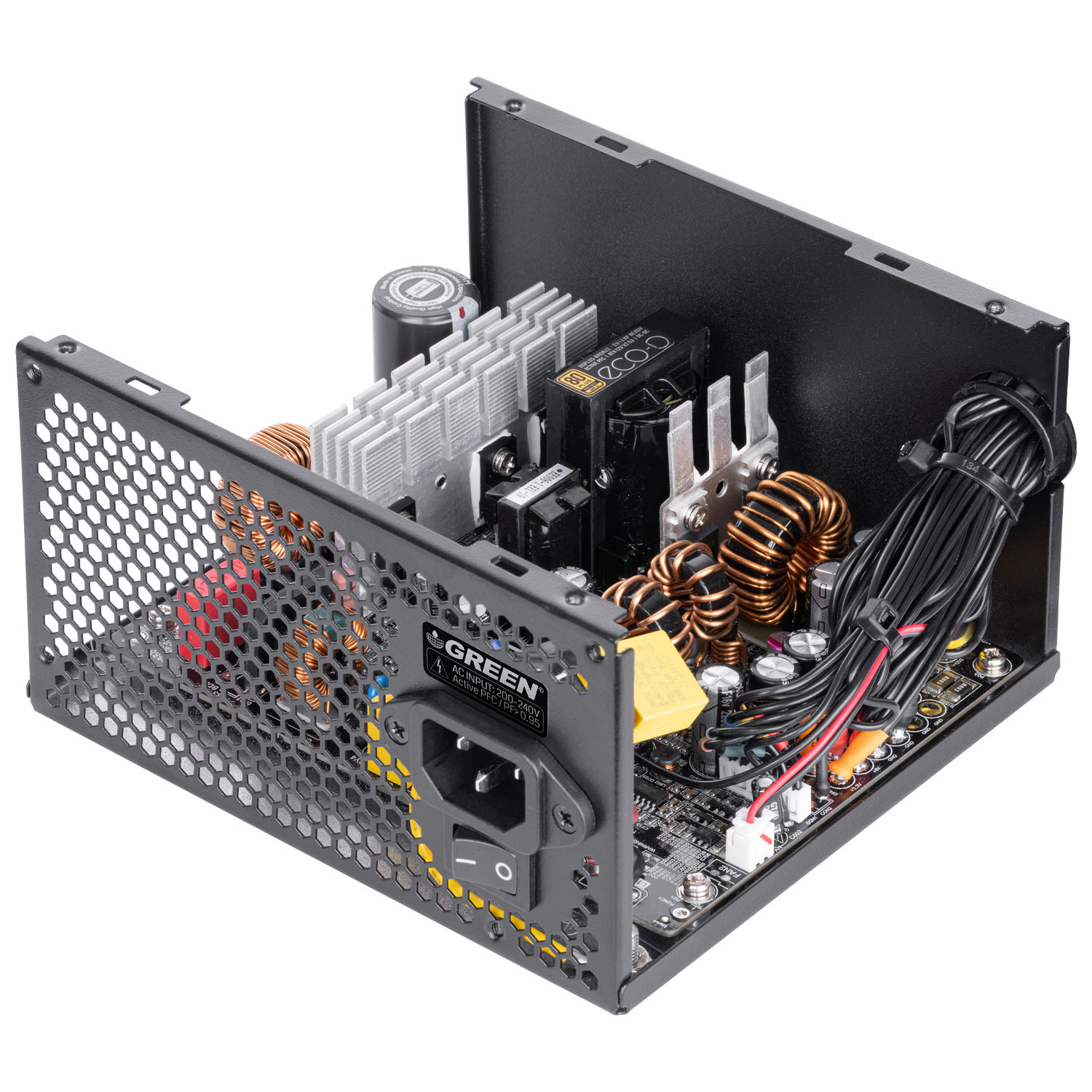

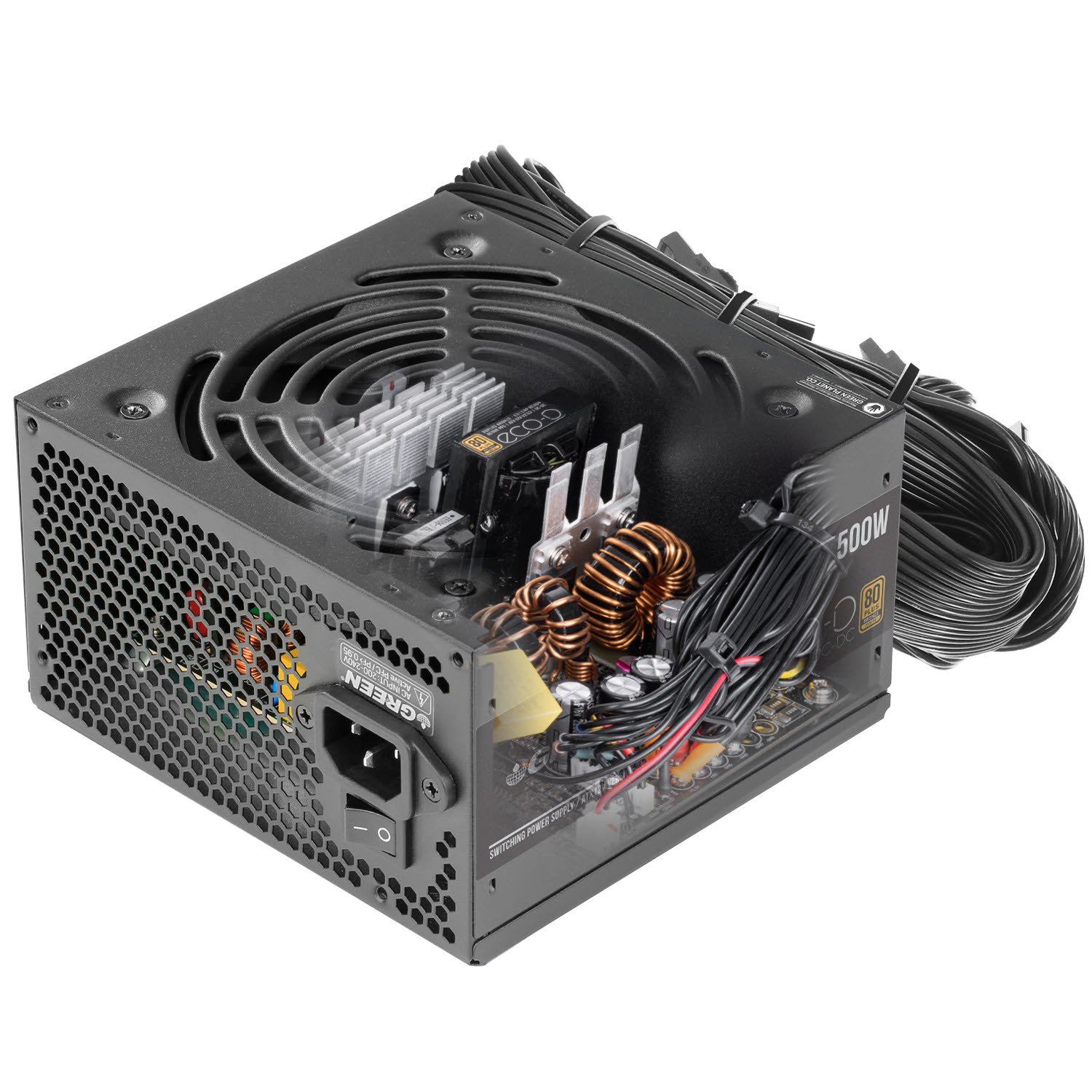

هیت سینک های نسل جدید

به دلیل استفاده از ماسفت های مدرن از نوع SMD در شاخه های خروجی، دفع حرارت با روش‌های متداول امکان پذیر نخواهد بود. برای حل این مشکل هیت سینک های مخصوص و جدیدی در نظر گرفته شده تا حرارت منتقل شده به PCB در سریع‌ترین زمان و با بیشترین بازدهی ممکن به هیت سینک های آلومینیومی مخصوص منتقل و توسط جریان هوای ایجاد شده فن دفع شود.

عملکرد پایدار در دمای محیط 40C

طراحی مدرن بهینه سازی شده و برخورداری از متریال و قطعات باکیفیت در کنار سیستم کولینگ کارآمد و هوشمند باعث شده تا منابع تغذیه سری ECO D گرین حتی در دمای محیط 40C درجه سانتی گراد نیز امکان ارائه توان نامی خود را به صورت کاملاً پایدار و تضمین شده داشته باشند.

37 ماه گارانتی و 10 سال خدمات پس از فروش

شرکت پردیس صنعت سیاره سبز (GREEN) به‌پاس تقدیر و ارج نهادن به مشتریان بی‌نظیر، محترم و فهیم محصولات این شرکت و به‌واسطه  کیفیت ساخت مثال زدنی پاورهای سری ECO Plus گارانتی این سری از پاورهای میان رده خود را 37 ماه تعیین کرده است. همچنین گارانتی گرین آماده است که تا 10 سال خدمات پس از فروش این سری از پاورها را به مشتریان محترم این شرکت ارائه دهد.

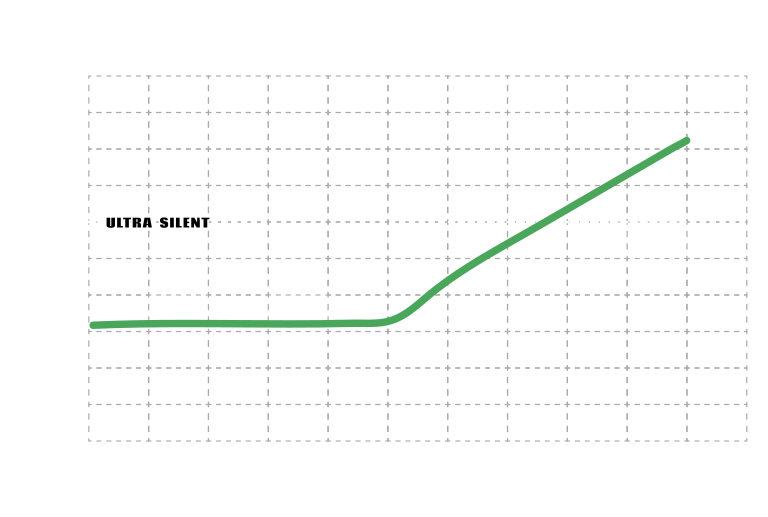

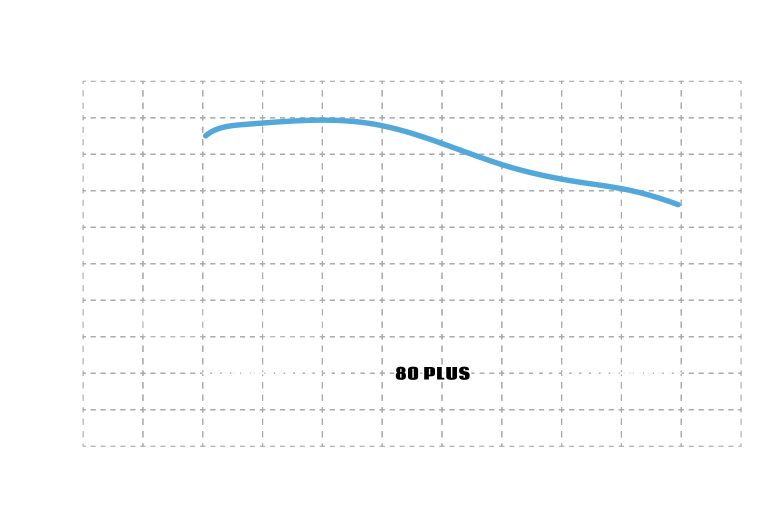

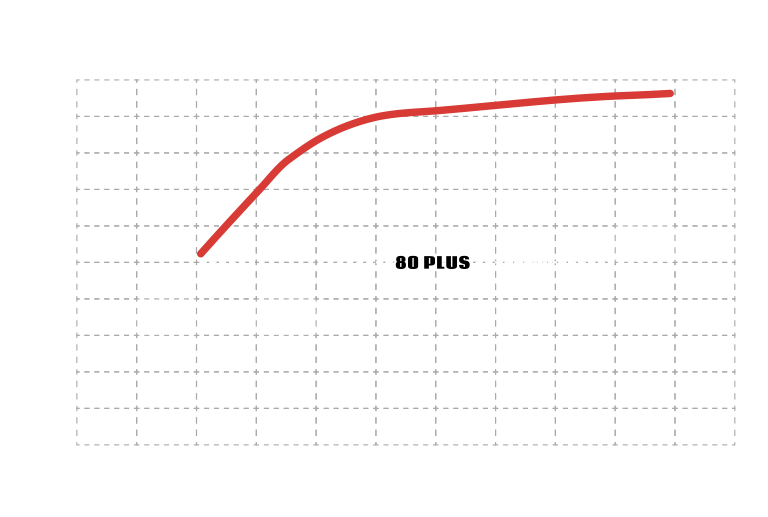

نمودار راندمان مصرف انرژی، ضریب توان و عملکرد فن

جدول تقسیم جریان و توان شاخه های خروجی

پیکربندی کابل های خروجی
