GP600A-GED V3.1

میان رده ولی با کیفیت و کارایی یک پرچم دار

به واسطه بهینه سازی های متعدد و بازطراحی بنیادی و البته فوق العاده مدرن، بر پایه PCB دولایه نسل دوم پاورهای سری GED که با مدل GED V3.1 شناخته می شوند، شاهد کارایی مثال زدنی در کلاس پاورهای پرچم دار حال حاضر بازار برای این مدل ها خواهیم بود. رگولاسیون ولتاژ های خروجی کمتر از %1، ریپل خروجی کمتر از 30mv، طراحی بر اساس استانداردهای ATX12V v3.1 و PCIe CEM 5.1، پشتیبانی از قابلیت Modern Standby و همراه داشتن تمامی پروتکشن های ایمنی در ورودی و خروجی تنها بخشی از ویژگی های کم نظیر این سری از پاورهای گرین / GREEN محسوب می شوند

قدرت بیشتری را در فضای کمتر تجربه کنید

به لطف طراحی مدرن و بهینه سازی شده پاورهای سری GED V3.1، طول این سری از پاورهای گرین به حداکثر 140mm رسیده است. این امر سبب افزایش سازگاری این سری با کیس های با فضای محدود نظیر مدل‌های Micro-ATX و پلتفرم‌های HTPC شده است.

راندمان مطابق با استاندارد 80PLUS Bronze

برخورداری از بهینه ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای GED V3.1 سبب شده تا بازدهی مصرف انرژی نسل دوم این پاورها به حداکثر حدود %90 برسد. این میزان بازدهی باعث کاهش مصرف انرژی و هزینه های برق مصرفی، عملکرد بسیار خنک، نویز صوتی بسیار پایین و افزایش محسوس طول عمر این سری از پاورها شده است.

دقت و ثبات مثال زدنی ولتاژ شاخه های خروجی

طراحی فوق العاده مدرن، برخورداری از مبدل های DC-DC در بخش خروجی و بانک خازنی با ظرفیت بسیار بالا در بخش فیلترهای خروجی سبب شده تا افت ولتاژ تمامی شاخه های خروجی در این سری از پاورهای گرین به کمتر از %1 تقلیل یابد. این در حالی است که طبق آخرین و سخت گیرانه ترین استانداردهای موجود، رگولاسیون ولتاژ شاخه های خروجی تا حداکثر %5± مجاز اعلام شده است.

ریپل و نویز بسیار پایین ولتاژ شاخه های خروجی

ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل و نویز ولتاژ تمامی شاخه های‌ خروجی پاورهای سری GED V3.1 به ‌واسطه بهینه سازی های متعدد در بخش اولیه و ثانویه، بانک خازنی با ظرفیت بسیار بالا و فیلترهای چند لایه LC به صورت متوسط کمتر از 30mv خواهد بود. همین امر خلوص بسیار بالای ولتاژ شاخه های خروجی و پایداری آن ها را حتی در سخت‌ترین شرایط تضمین می‌کند.

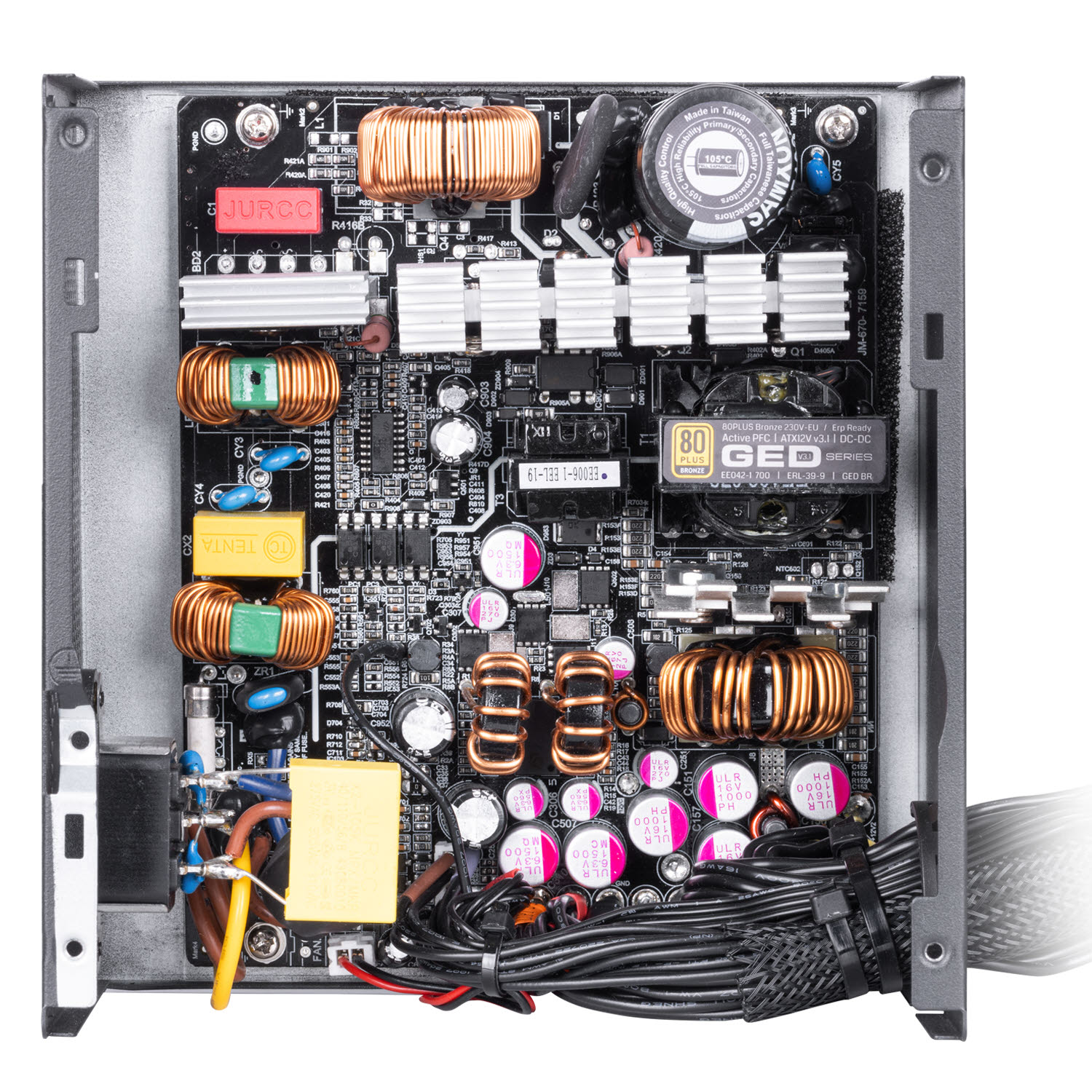

برد مدار چاپی (PCB) دولایه

تا پیش از این، فقط در پاورهای رده بالا و گران قیمت، شاهد برد مدار چاپی (PCB) دو لایه بودیم ولی در پاورهای GED V3.1 گرین سنت شکنی شده و به لطف این امر شاهد ایزولاسیون بسیار کارآمد در بخش مدارات کنترل و قدرت هستیم. کاهش بسیار محسوس ریپل و رگولاسیون تنگ تر ولتاژهای خروجی، بارزترین ثمره این طراحی مدرن محسوب می شود.

فیلتر دو لایه EMI در بخش ورودی

به لطف فیلترینگ دو لایه و کامل در بخش ورودی پاورهای این سری، حامل های EMI/RFI ایجاد شده توسط ماسفت ها و سوئیچ های بخش ورودی تحت هیچ شرایطی به شبکه انتقال و توزیع برق شهر نفوذ نخواهند کرد. همچنین به واسطه دو قطعه NTC Thermistor و MOV (Metal Oxide Varistor) تعبیه شده در این بخش، پاورهای سری GED در برابر جریان های هجومی اولیه (Inrush Current) و Spike های شدید ولتاژ برق شهر بیمه شده اند.

مبدل های DC-DC در بخش ثانویه

در این توپولوژی ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و اضافه شدن پروتکشن NLO به قابلیت‌های این سری از منابع تغذیه شده است.

عملکرد فوق العاده دقیق پروتکشن ها

تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری GED V3.1 از تراشه Supervisor فوق العاده مدرن‌ و دقیق‌ استفاده شده و سفارشی سازی‌های انجام شد ه در پیکربندی آن، در عمل محدوده به‌مراتب تنگ‌ و دقیق‌ برای کنترل پروتکشن های OCP,UVP,OVP,OPP و OTP فراهم کرده است.

خازن های الکترولیت و جامد تایوانی از نوع 105C

در تمامی بخش های منابع تغذیه سری GED V3.1 از خازن‌های الکترولیتی و جامد ساخت کمپانی‌ معروف تایوانی (SAMXON) با قابلیت کارکرد در دمای 105C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه از نوع 85C، جریان نشتی و مقاومت معادل سری (ESR) به مراتب کمتری دارند، بیش از 4 برابر بیشتر عمر می کنند، و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.

مبدل های DC-DC در بخش ثانویه

در این توپولوژی ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و اضافه شدن پروتکشن NLO به قابلیت‌های این سری از منابع تغذیه شده است. علاوه بر این در توپولوژی نام برده امکان ارائه تمامی توان نامی خروجی پاور فقط در شاخه 12V+ نیز فراهم شده است.

فوق العاده کم صدا به لطف کنترلر فن هوشمند

به لطف کنترلر فن فوق‌العاده هوشمند در نظر گرفته شده برای پاورهای سری GED V3.1، نویز صوتی این مدل‌ها تا حدود %70 توان نامی پاور بسیار پایین بوده و در این محدوده عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.

یاتاقان فن با تکنولوژی Rifle Bearing

هسته فن با تکنولوژی جدید Rifle Bearing نسل جدید و اصلاح شده یاتاقان Sleeve Bearing محسوب می شود. در این نوع هسته ها، یاتاقان دارای شیارهایی مارپیچ گونه است و همین امر سبب می شوند تا پمپاژ مایع روان کننده به بخش های بالاتر شفت نیز تضمین شود. علاوه بر این، طراحی خاص مرکز پروانه فن در این مدل به گونه ای در نظر گرفته شده تا از نفوذ گرد و خاک به مخزن روغن و شفت جلوگیری به عمل آید. روی هم رفته این فن محدودیت های نمونه های Sleeve Bearing در نصب در زاویه افقی را ندارند و علیرغم نویز صوتی بسیار پایین، عمری شبیه به فن های با یاتاقان از نوع  Ball Bearing دارند.

کابل‌های خروجی مشکی و تماماً فلت

برای این سری تمامی کابل‌های خروجی از نوع فلت با رنگ سرتاسر مشکی در نظر گرفته شده است. کابل‌های فلت نسبت به انواع متداول انعطاف پذیرترند و حجم کمتری از فضا را اشغال می کنند. همین امر کابل کشی قطعات را آسان‌تر کرده، جریان هوای تهویه سیستم را روان تر کرده و سبب زیبایی بیشتر اسمبل سیستم خواهد شد.

مجهز به کانکتور 300 وات "12V-2x6"

به لطف سوکت 16Pin جدید و اصلاح شده تحت عنوان "12V-2x6" هیچ گونه نگرانی بابت پشتیبانی از کارت های گرافیک مدرن و پرمصرف مجهز به سوکت (PCIe Gen 5.1(300W در حال و آینده وجود نخواهد داشت.

سازگاری کامل با آخرین نسل از پلتفرم های دسکتاپ

منابع تغذیه سری GED V3.1 بر اساس استاندارد Intel ATX12V v3.1 طراحی شده اند. راندمان بیش از %60 در شرایط بار %2، پشتیبانی از قابلیت Modern Standby به سبب ارتقاء زمان‌بندی سیگنال Power Good در محدوده 150-100 میلی ثانیه، قابلیت ارائه دو برابر توان نامی به صورت لحظه ای (100µs) و همراه داشتن کانکتور جدید و اصلاح شده "12V-2x6" با قابلیت ارائه 300W توان به صورت پیوسته و تا سه برابر این مقدار به صورت لحظه ای تنها بخشی از ویژگی های ممتاز متعدد در این پلتفرم مدرن به شمار می روند.

پروتکشن های ایمنی کامل در ورودی و خروجی

پاورهای سری GED V3.1 گرین همانند مدل های گران قیمت و پرچم دار به کوچکترین فعل و انفعال خارج از محدوده تعیین شده در ورودی و خروجی در سریع ترین زمان ممکن واکنش نشان داده و از خود و قطعات باارزش سیستم شما در برابر ولتاژ خارج از محدوده استاندارد ورودی، جریان هجومی، اضافه بار کلی، اضافه بار بر روی تک تک ریل های خروجی، ولتاژ های خارج از محدوده استاندارد خروجی، اتصال کوتاه تمامی ریل های خروجی و حرارت بیش از حد قطعات پاور محافظت می کنند.

هیت سینک های نسل جدید

به دلیل استفاده از ماسفت های مدرن از نوع SMD در شاخه های خروجی، دفع حرارت با روش‌های متداول امکان پذیر نخواهد بود. برای حل این مشکل هیت سینک های مخصوص و جدیدی در نظر گرفته شده تا حرارت منتقل شده به PCB در سریع‌ترین زمان و با بیشترین بازدهی ممکن به هیت سینک های آلومینیومی مخصوص منتقل و توسط جریان هوای ایجاد شده فن دفع شود.

عملکرد پایدار در دمای محیط 40C

طراحی مدرن بهینه سازی شده و برخورداری از متریال و قطعات باکیفیت در کنار سیستم کولینگ کارآمد و هوشمند باعث شده تا منابع تغذیه سری GED V3.1 گرین حتی در دمای محیط 40C درجه سانتی گراد نیز امکان ارائه توان نامی خود را به صورت کاملاً پایدار و تضمین شده داشته باشند.

کابل‌های با ضخامت 16AWG

برخی خروجی های پاورهای سری GED V3.1 به کابل با ضخامت 16AWG مجهز شده اند. این کابل ها نسبت به نمونه های 18AWG بیش از %40 ظرفیت بیشتری در عبور جریان (بیش از 10A) دارند. نتیجه این امر افت ولتاژ و تلفات کمتر خواهد بود که افزایش بازدهی مصرف انرژی و کاهش حرارت کابل ها را به همراه خواهد داشت.

62 ماه گارانتی و 10 سال خدمات پس از فروش

شرکت پردیس صنعت سیاره سبز (GREEN) به‌پاس تقدیر و ارج نهادن به مشتریان بی‌نظیر، محترم و فهیم محصولات این شرکت و به‌واسطه عملکرد استثنایی و کیفیت ساخت مثال زدنی پاورهای سری GED V3.1 گارانتی این سری از پاورهای میان رده خود را 62 ماه تعیین کرده است. همچنین گارانتی گرین آماده است که تا 10 سال خدمات پس از فروش این سری از پاورها را به مشتریان محترم این شرکت ارائه دهد.

نمودار راندمان مصرف انرژی، ضریب توان و عملکرد فن

جدول تقسیم جریان و توان شاخه های خروجی

پیکربندی کابل های خروجی
